TMS320VC5510GGW1

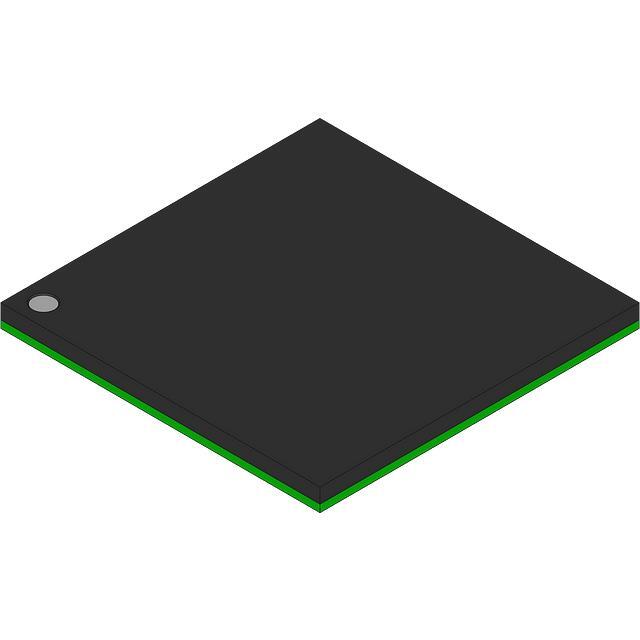

TMS320VC5510GGW1 от Texas Instruments

Общее описание

Цифровой сигнальный процессор (DSP) TMS320VC5510GGW1 от Texas Instruments представляет собой 16-битное встроенное решение, предназначенное для обработки цифровых сигналов с высоким быстродействием и производительностью. Устройство оптимально для задач встраиваемых систем и поддерживает широкий спектр функциональных возможностей и интерфейсов.

Преимущества

• Высокая производительность: процессорный ядро работает с тактовой частотой до 200 МГц.
• Большой объем памяти: на борту имеется 32 кБ ROM и 344 кБ оперативной памяти RAM.
• Многочисленные интерфейсы: поддержка хост-интерфейса и мультиканальных последовательных портов (McBSP) для гибкости подключения.
• Низкопотребляющая конструкция: оптимизирован для низкого энергопотребления, что важно для портативных и автономных устройств.
• Компактность: поставляется в корпусе MicroStar BGA с 240 выводами, что обеспечивает компактное размещение на плате.

Недостатки

• Ограниченная поддержка напряжений: требует стабилизированного питания 1.60 В для ядра, что может требовать дополнительных преобразователей напряжения.
• Доступность: Базируется на устаревшей архитектуре, что может усложнить совместимость с современными компонентами и программным обеспечением.

Типовое использование

• Аудиообработка: реализации алгоритмов фильтрации, сжатия и декомпрессии аудиосигналов.
• Телекоммуникации: цифровая обработка сигналов в модемах и радиоприемниках.
• Медицинские приборы: анализ биомедицинских сигналов и данные мониторинга.
• Индустриальные системы: системы управления и диагностики на основе анализа сигналов.

Рекомендации по применению

• Перед началом проектирования рекомендуется ознакомиться с документацией для тонкого изучения подключения и программируемых возможностей.
• При проектировании печатных плат следует обеспечить надлежащее заземление и фильтрацию питания для обеспечения стабильности работы.
• Используйте отладочные инструменты от Texas Instruments для эффективного программирования и настройки процессора.

Основные технические характеристики

• Тактовая частота: до 200 МГц
• Тип памяти: ROM (32 кБ), RAM (344 кБ)
• Напряжение ввода-вывода: 3.30 В
• Напряжение ядра: 1.60 В
• Температурный диапазон: от 0°C до 85°C
• Корпус: 240-LFBGA (15x15 мм)
• Интерфейсы: Host Interface, McBSP

Возможные аналоги

• TMS320VC5509A: другой DSP от Texas Instruments с похожими характеристиками, но несколько меньшей тактовой частотой.
• TMS320C5515: модернизированная версия с улучшенной производительностью и большим объемом встроенной памяти.

Используя TMS320VC5510GGW1, вы получаете мощный и гибкий инструмент для задач цифровой обработки сигналов, который обеспечит высокую производительность и интегрируемость в ваши проекты.
