Описание TMS320VC5509APGE от Texas Instruments

Общее описание

TMS320VC5509APGE – это цифровой сигнальный процессор (DSP) с фиксированной точностью от компании Texas Instruments, входящий в серию TMS320C55x. Этот чип разработан для выполнения сложных вычислительных задач в реальном времени с высокой производительностью и эффективностью по энергопотреблению. Процессор может обрабатывать сигналы в таких приложениях, как цифровая обработка аудио и видео, телекоммуникации, а также встраиваемые системы общего назначения.

Преимущества

• Высокая производительность: Тактовая частота 200 МГц обеспечивает быструю обработку сигналов и выполнение сложных алгоритмов.
• Энергоэффективность: Оптимизация энергопотребления, что позволяет использовать процессор в портативных устройствах.
• Широкий диапазон рабочих температур: -40°C до 85°C, что делает чип подходящим для использования в суровых условиях.

Недостатки

• Отсутствие встроенного флэша: Потребуется внешняя память для хранения программ и данных.
• Фиксированная точность: Ограничения по сравнению с процессорами с плавающей точкой в задачах, требующих высокой точности вычислений.

Типовое использование

• Аудио и видео обрабатывающие устройства: Кодеки, системы обработки аудио/видео сигналов, портативные мультимедийные плееры.
• Телекоммуникации: Шлюзы, модемы, системы уплотнения каналов.
• Встраиваемые системы: Медицинские приборы, промышленные контроллеры, системы управления двигателями.

Рекомендации по применению

• Внимательно планируйте энергопотребление: Для портативных решений необходимо учесть оптимальные режимы энергопотребления.
• Используйте внешнюю память: Для хранения больших программ и данных потребуется внешняя память типа Flash или SRAM.
• Учитывайте температурный диапазон: Обеспечьте адекватное охлаждение для эксплуатации при высоких температурах.

Технические характеристики

• Тип: С фиксированной точностью
• Интерфейсы: Host Interface, I2C, McBSP
• Тактовая частота: 200 МГц
• Неволатильная память: ROM 64 кБ
• На чипе RAM: 256 кБ
• Напряжение I/O: 3.00 В, 3.30 В
• Напряжение ядра: 1.60 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип крепления: Поверхностный монтаж

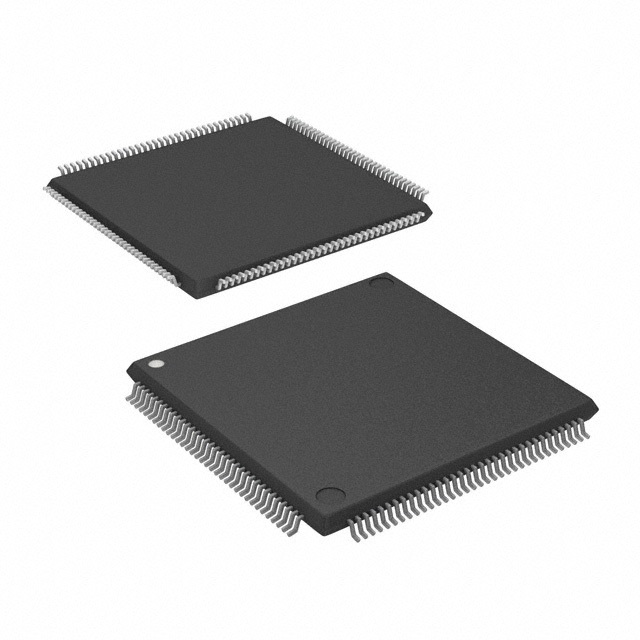

• Корпус/исполнение: 144-LQFP
• Упаковка устройства поставщика: 144-LQFP (20x20 мм)

Возможные аналоги

• TMS320VC5502: Более экономичная версия с меньшим объемом памяти.
• TMS320C5515: Более производительная версия с поддержкой множества интерфейсов и дополнительной памятью.

Этот процессор является отличным выбором для проектировщиков, стремящихся увеличить производительность своих систем без существенного увеличения энергопотребления.
