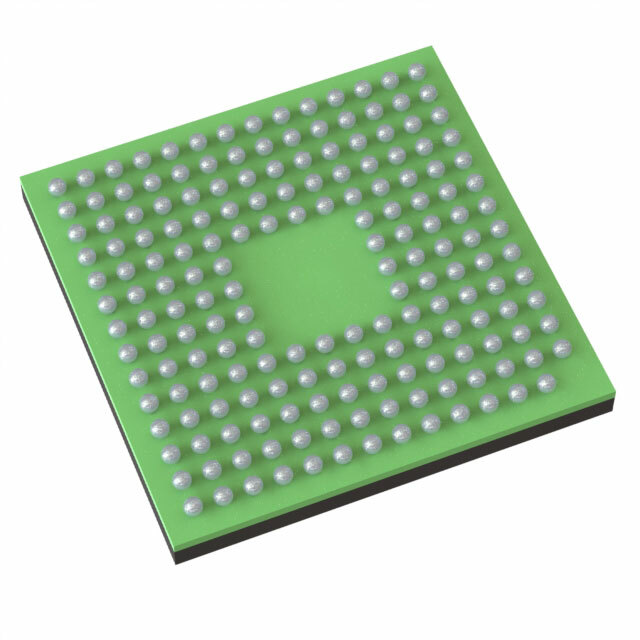

TMS320VC5509AGBB

TMS320VC5509AGBB от Texas Instruments

Общее описание

Texas Instruments TMS320VC5509AGBB является высокопроизводительным цифровым сигнальным процессором (DSP) со статической концевой архитектурой. Этот компонент предоставляет возможность обработки сигналов в реальном времени и идеально подходит для различных встроенных приложений. Разработан на базе фиксированной точки, что обеспечивает низкую мощность и высокую производительность, обеспечивая при этом более чем адекватное масштабирование в различных условиях эксплуатации.

Преимущества

• Высокая производительность: Работает на тактовой частоте до 200 МГц, что обеспечивает быструю обработку сигналов.
• Энергоэффективность: Низкое энергопотребление благодаря фиксированной точечной архитектуре.
• Разнообразие интерфейсов: Оснащен различными интерфейсами, включая Host Interface, I2C и McBSP, что повышает его гибкость и универсальность.
• Высокая интеграция: Включает 64 кБ ROM и 256 кБ on-chip RAM, что уменьшает потребность в дополнительной внешней памяти.

Недостатки

• Фиксированная точка: Может быть недостаточно для приложений, требующих обработки чисел с плавающей точкой.
• Температурные ограничения: Рабочий температурный диапазон от -40°C до 85°C может быть преградой для некоторых экстремальных условий эксплуатации.

Типовое использование

• Системы реального времени
• Обработка аудио и голоса
• Встроенные системные приложения
• Коммуникационные системы

Рекомендации по применению

• Убедитесь, что питание соответствует требованиям компонента (Core: 1.60V, I/O: 3V, 3.3V).
• Оптимально располагайте компонент на плате с учетом тепловых и электрических характеристик.
• Используйте оценочные платы и симуляционные инструменты для проверки интеграции перед массовым производством.

Основные технические характеристики

• Тактовая частота: до 200 МГц
• Интерфейсы: Host Interface, I2C, McBSP
• Память: 64 кБ ROM, 256 кБ on-chip RAM
• Напряжение I/O: 3В, 3.3В
• Напряжение Core: 1.60В
• Рабочая температура: от -40°C до 85°C
• Установка: Поверхностный монтаж
• Корпус и размер: 179-LFBGA, 12x12 мм

Возможные аналоги

• TMS320C5510 от Texas Instruments
• ADSP-218x от Analog Devices
• DSP563xx от Freescale Semiconductor

Заключение

TMS320VC5509AGBB от Texas Instruments — это мощный и энергоэффективный DSP, идеально подходящий для задач обработки сигналов в реальном времени в различных приложениях. Несмотря на некоторые ограничения, такие как фиксированная точка и температурные ограничения, он предлагает высокую производительность и интеграцию, делая его идеальным выбором для многих встроенных систем.
