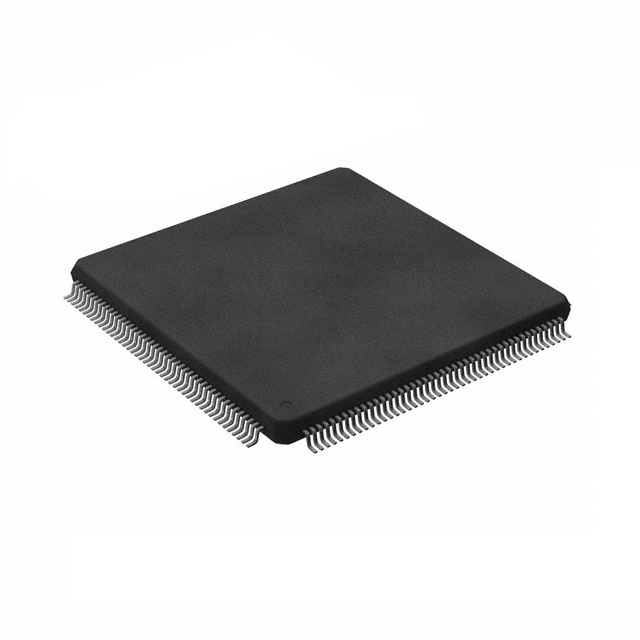

TMS320R2812PGFQ от Texas Instruments

Общее описание

TMS320R2812PGFQ – это 32-битный фиксированного типа микроконтроллер производства компании Texas Instruments. Он принадлежит к семейству C2000™ и оснащен высокопроизводительным ядром C28x, работающим на частоте 150 МГц. Этот микроконтроллер специально разработан для управления цифровыми сигналами и применения в промышленных системах с высокими требованиями к производительности. Микроконтроллер идет в корпусе LQFP с 176 выводами (24x24).

Преимущества

• Высокая производительность: Ядро C28x обеспечивает высокую вычислительную мощность благодаря тактовой частоте в 150 МГц.
• Разнообразие встроенных периферий: Включает CAN, EBI/EMI, I2C, McBSP, SCI и SPI интерфейсы, что упрощает интеграцию с другими компонентами в системе.
• Надежность и устойчивость: Расширенный температурный диапазон от -40°C до 125°C позволяет использовать микроконтроллер в различных климатических условиях.
• Гибкость в разработке: Встроенные DMA, PWM и WDT упрощают реализацию сложных алгоритмов и задач управления.

Недостатки

• ROMless конфигурация: Отсутствие встроенной флеш-памяти для хранения программного кода может усложнить разработку и потребовать внешнюю память.
• Устаревшая модель: Существует вероятность появления новых, более продвинутых версий микроконтроллеров, которые могут предложить лучшую производительность и функции.

Типовое использование

• Промышленная автоматизация и управление процессами
• Энергетическое управление и преобразование энергии
• Моторное управление и робототехника
• Системы сбора данных и обработки сигналов

Рекомендации по применению

• Используйте внешний EEPROM или флеш-память для хранения программного кода, что компенсирует отсутствие встроенной памяти у данной модели.
• Оптимизируйте энергоснабжение для работы микроконтроллера в диапазоне напряжений 1.81В - 2В.
• Реализуйте системы охлаждения для работы в экстремальных температурных условиях, особенно при верхнем пределе температуры.

Основные технические характеристики

• Ядро процессора: C28x
• Размер ядра: 32-битный одноядерный
• Скорость: 150 МГц
• Соединения: CAN, EBI/EMI, I2C, McBSP, SCI, SPI, UART/USART
• Периферия: DMA, POR, PWM, WDT
• Количество I/O: 56
• Тип памяти программ: ROMless
• Размер оперативной памяти: 20K x 16
• Диапазон напряжения питания: 1.81В ~ 2В
• Цифро-аналоговые преобразователи: 16 каналов 12-битных АЦП
• Тип осциллятора: Внутренний
• Температурный диапазон эксплуатации: -40°C ~ 125°C (TA)
• Корпус: 176-LQFP (24x24)

Возможные аналоги

• TMS320C28346 от Texas Instruments: Более современная версия с увеличенной производительностью и интегрированной флеш-памятью.
• STM32F303 от STMicroelectronics: Различная архитектура, но схожая производительность и возможности для обработки сигналов.

Этот микроконтроллер является хорошим выбором для задач управления и сигналов в промышленной и энергетической сферах, обеспечивая высокую производительность и множество встроенных периферийных устройств.
