TMS320F28377SPTPT

TMS320F28377SPTPT от Texas Instruments

Общее описание

TMS320F28377SPTPT – это высокопроизводительный 32-битный микроконтроллер серии C2000™ Delifino™ от Texas Instruments, предназначенный для управления цифровыми сигналами и встраиваемых систем. Этот микроконтроллер обладает отличными характеристиками и высокой скоростью работы, что делает его идеальным выбором для различных промышленных приложений, включая управление двигателями, источниками питания, автоматизацию и другие виды высокопроизводительных встраиваемых систем.

Преимущества

• Высокая мощность и производительность: Ядро C28x работает на частоте 200 MHz.
• Многообразие интерфейсов связи: Поддерживает CANbus, I2C, SPI, UART, USB и другие.
• Обилие периферийных модулей: Встроенные DMA, PWM, WDT, что существенно расширяет функциональные возможности.
• Большой объем флеш-памяти: 1 MB, обеспечивающий хранение сложных программ и данных.
• Широкий диапазон температур эксплуатации: От -40°C до +105°C.

Недостатки

• Сложность работы с микроконтроллерами данной серии может потребовать значительных знаний и навыков в области программирования и электроники.
• Относительно высокая стоимость, что может быть не оправдано для простых применений.

Типовое использование

• Управление электродвигателями
• Промышленные системы управления и автоматизации
• Высокопроизводительные источники питания
• Управление роботами и механическими системами
• Обработка цифровых сигналов

Рекомендации по применению

• При проектировании систем рекомендуется использовать официальные инструменты разработки от Texas Instruments.
• Обеспечьте адекватное охлаждение и проветривание для работы в пределах OEM-спецификаций.
• Используйте послойное разведение печатных плат для минимизации помех и максимизации производительности.

Основные технические характеристики

• Процессорное ядро: C28x
• Размер ядра: 32-бита однокристальный
• Частота работы: 200 MHz
• Объем флеш-памяти: 1 MB (512K x 16)
• ОЗУ: 82K x 16
• Напряжение питания: 1.14V ~ 3.47V
• Цифровые и аналоговые интерфейсы: CANbus, I2C, SPI, UART/USART, USB
• Периферийные модули: DMA, PWM, WDT, АЦП 20x12бит, 20x16бит; ЦАП 3x12бит

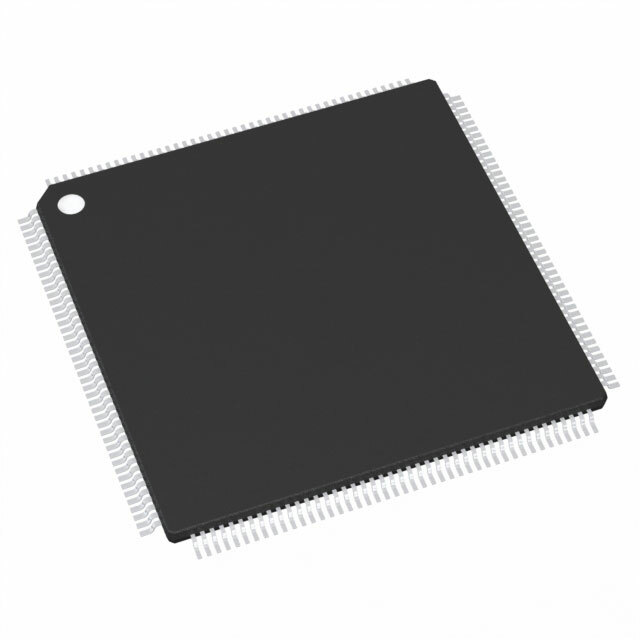

• Тип корпуса: 176-HLQFP (24x24)
• Диапазон рабочих температур: -40°C ~ 105°C

Возможные аналоги

• TMS320F28377S-EP: Экономичная версия с аналогичными характеристиками.
• TMS320F28376SPTPT: С меньшим объемом флеш-памяти.
• TMS320PX28335ZJZA: Подобное устройство с меньшей частотой работы процессора.

Этот микроконтроллер отлично подходит для использования в различных высокопроизводительных и критически важных приложениях. При правильном подходе и грамотном проектировании он способен обеспечить надёжное и эффективное решение ваших задач.
