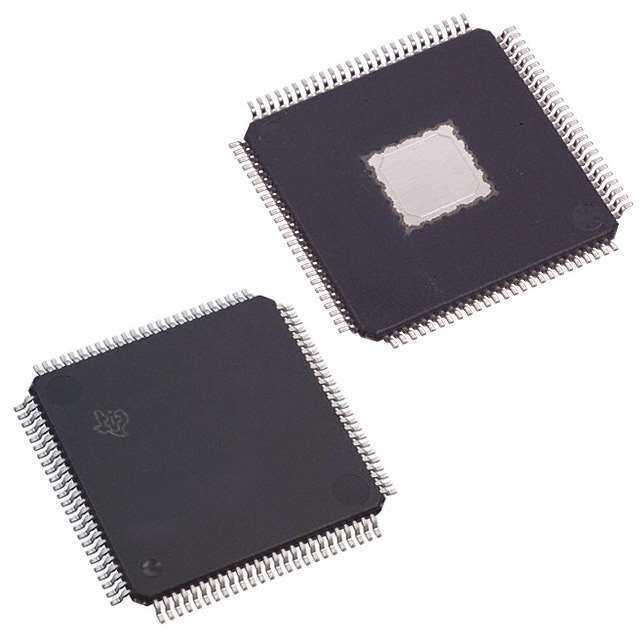

TMS320F28376SPZPT

TMS320F28376SPZPT

Общее описание

Микроконтроллер TMS320F28376SPZPT от Texas Instruments является высокопроизводительным 32-битным микроконтроллером семейства C2000™ C28x Delfino™. Он предназначен для приложений, требующих строгих требований безопасности функционала (Functional Safety, FuSa). Данный микроконтроллер работает на тактовой частоте до 200 МГц и оснащен памятью Flash объемом 1 МБ.

Преимущества

• Высокая производительность: 32-битное ядро с тактовой частотой 200 МГц.
• Безопасность: Поддержка функциональной безопасности (FuSa).
• Большой объем памяти: 1 МБ Flash-памяти.
• Широкий диапазон периферийных устройств: Включает в себя CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, UART/USART и USB.
• Аналоговые возможности: Встроенные АЦП и ЦАП.

Недостатки

• Сложность в программировании и настройке: Высокопроизводительные микроконтроллеры могут требовать глубоких знаний для эффективного программирования и настройки.
• Цена: Более высокая стоимость по сравнению с менее производительными микроконтроллерами.

Типовое использование

• Автомобильные приложения: Функциональная безопасность, управление двигателями.
• Индустриальная автоматизация: Контроль и управление процессами.
• Воздушные и космические системы: Высоконадежные системы управления.
• Бытовая электроника: Управление сложными электронными системами и устройство для обработки цифровых сигналов.

Рекомендации по применению

• Внимательно изучите схемотехнические рекомендации и спецификации от Texas Instruments.
• Используйте готовые программаторы и отладочные платы для облегчения процесса разработки.
• При проектировании систем безопасности, учитывайте все требования функциональной безопасности (FuSa).

Основные технические характеристики

• Процессорное ядро: C28x
• Разрядность ядра: 32-битный одноядерный
• Тактовая частота: 200 МГц
• Память программы: 1 МБ Flash-памяти
• Оперативная память: 212 КБ SRAM
• Периферийные модули: CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, UART/USART, USB
• Число выводов I/O: 169
• Диапазон рабочих напряжений: 1,14 В - 3,47 В
• АЦП: 20 каналов 12-битного и 20 каналов 16-битного аналого-цифрового преобразователя
• ЦАП: 3 канала 12-битного цифро-аналогового преобразователя
• Тип корпуса: 176-LQFP (24x24)

Возможные аналоги

• TMS320F28377SPZPT: Популярная версия с расширенными функциями.
• TMS320F280049CPZS: Компактная версия с меньшим объемом памяти.
• TMS320F28375SPZPT: Версия с поддержкой расширенных периферийных интерфейсов.

Заключение

Микроконтроллер TMS320F28376SPZPT от Texas Instruments — это мощное решение для приложений, требующих высокой производительности и функциональной безопасности. Он идеально подходит для использования в автомобильной, промышленной и бытовой электронике.
