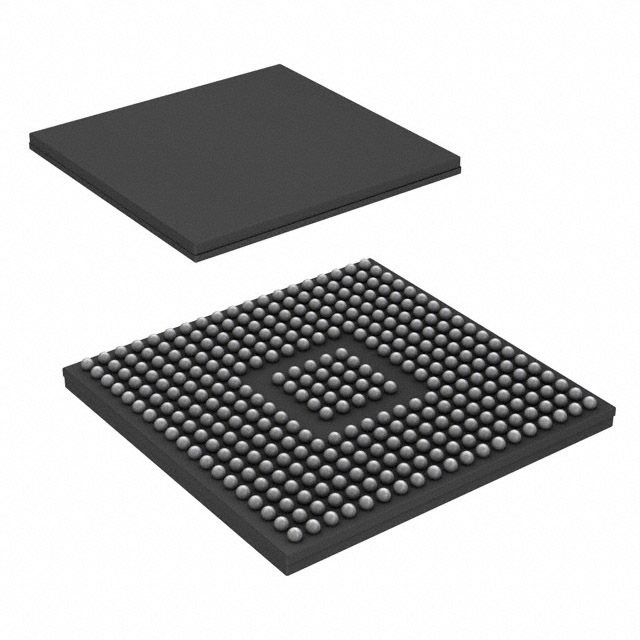

TMS320F28375DZWTS

TMS320F28375DZWTS от Texas Instruments

Общее описание

Микроконтроллер TMS320F28375DZWTS из семейства C2000™ Delfino™ от Texas Instruments — это мощное 32-битное устройство на базе двухъядерного процессора C28x, работающее на частоте до 200 МГц. Этот микроконтроллер предназначен для использования в системах управления электроприводов, цифровой обработки сигналов, контроля двигателей и других приложений, требующих высокой вычислительной мощности и точности.

Преимущества

• Возможности многозадачности: Благодаря двухъядерному процессору, микроконтроллер способен эффективно выполнять несколько задач одновременно.
• Высокая тактовая частота: Частота до 200 МГц обеспечивает высокую скорость обработки данных.
• Множество периферийных устройств: Встроенные периферийные устройства, такие как CANbus, I2C, SPI, UART/USART и USB, облегчают интеграцию и взаимодействие с другими системами.
• Надежность и долговечность: Температурный диапазон от -40°C до 125°C (TJ) позволяет использовать устройство в условиях жесткой эксплуатации.

Недостатки

• Сложность интеграции: Из-за большого количества периферийных устройств и функций может потребоваться значительное время для освоения и настройки.
• Высокое энергопотребление: Технология, основанная на высокой тактовой частоте, может потребовать дополнительных мер по управлению питанием.

Типовое использование

• Системы управления электроприводов
• Цифровая обработка сигналов (DSP)
• Контроль и управление двигателями
• Индустриальная автоматизация
• Высокопроизводительные системы управления энергией и мощностью

Рекомендации по применению

• Энергосберегающие меры: Внимательно управляйте питанием для минимизации потребления энергии, особенно в режимах ожидания.
• Экранирование и развязка: Для предотвращения электромагнитных помех рекомендуется использовать схемы экранирования и развязки.
• Использование периферийных модулей: Полноценно используйте встроенные периферийные модули, чтобы снизить нагрузку на центральный процессор и улучшить производительность.

Основные технические характеристики

• Процессорное ядро: C28x, двухъядерный
• Разрядность: 32-бит
• Тактовая частота: до 200 МГц
• Объем флэш-памяти: 1 МБ (512K x 16)
• Оперативная память: 102K x 16
• Периферийные устройства: CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, uPP, UART/USART, USB, PWM, DMA, WDT
• Конверторы данных: АЦП 24x12 бит; ЦАП 3x12 бит
• Температурный диапазон: -40°C ~ 125°C (TJ)
• Напряжение питания: 1.14V ~ 3.47V
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 337-NFBGA (16x16)

Возможные аналоги

• TMS320F28379DZWTT от Texas Instruments — аналогичная модель с некоторыми дополнительными функциями.
• TMS320F28377DZWTS от Texas Instruments — версия с увеличенными объемами памяти и расширенными возможностями.

Этот микроконтроллер представляет собой мощное и гибкое решение для разнообразных приложений в области управления и автоматизации.
