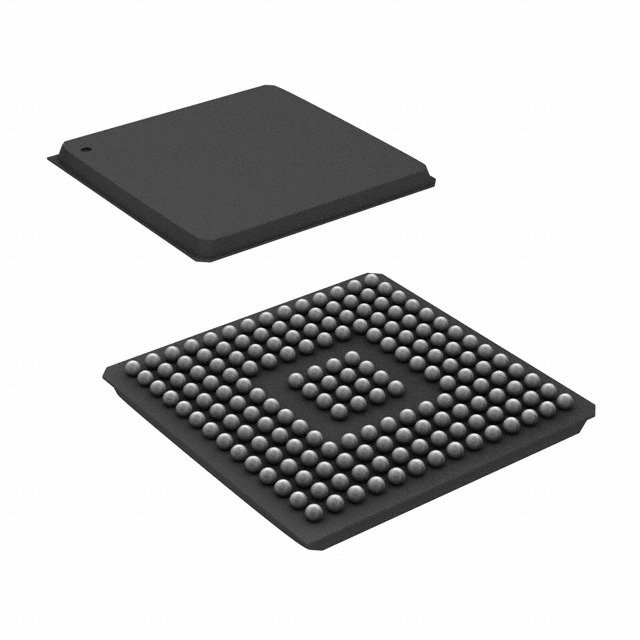

TMS320F28335ZJZS

Описание для TMS320F28335ZJZS от Texas Instruments

Общее описание

TMS320F28335ZJZS – это высокопроизводительный 32-битный микроконтроллер семейства C2000™ Delfino™ от Texas Instruments, предназначенный для управления цифровыми сигналами (DSC). Этот микроконтроллер обладает высокой тактовой частотой 150 MHz и оснащен большим объемом встроенной памяти, что делает его идеальным выбором для сложных встраиваемых систем реального времени.

Преимущества

• Высокая производительность: Тактовая частота до 150 MHz и 32-битная архитектура обеспечивают быструю обработку данных.
• Богатый набор периферийных устройств: Включает в себя CANbus, I2C, SPI, UART/USART и другие интерфейсы для гибкой связи с внешними устройствами.
• Продвинутая система управления питанием: Рабочее напряжение в диапазоне 1.805V – 1.995V позволяет снизить энергопотребление.
• Расширенные возможности для обработки сигналов: Встроенные 16-канальные 12-битные АЦП ускоряют обработку аналоговых сигналов.

Недостатки

• Сложность разработки: Высокая производительность требует тщательного планирования и оптимизации программного обеспечения.
• Большое количество выводов: 176-контактный корпус может осложнить печатный монтаж и отладку.

Типовое использование

• Управление электродвигателями: Высокая производительность и наличие PWM делают этот микроконтроллер идеальным для систем управления электродвигателями.
• Энергетика: Подходит для применения в системах управления и мониторинга энергетических установок.
• Автомобильная электроника: Совместимость с CANbus делает его подходящим для внедрения в автомобильные системы управления.

Рекомендации по применению

• Используйте подходящие схемы фильтрации на входах питания для улучшения стабильности работы микроконтроллера.
• Обратите внимание на правильное подключение всех выводов питания и заземления для минимизации шума и электрических паразитных эффектов.
• Для отладки и программирования рекомендуется использовать JTAG интерфейс.

Основные технические характеристики

• Ядро: C28x
• Размер ядра: 32-битное однопроцессорное ядро
• Тактовая частота: 150 MHz
• Программная память: 512KB (256K x 16) FLASH
• ОЗУ: 34K x 16
• Интерфейсы: CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, UART/USART
• Периферия: DMA, POR, PWM, WDT
• Количество выводов ввода/вывода: 88
• Рабочее напряжение: 1.805V ~ 1.995V
• Тип преобразователя данных: АЦП 16x12 бит
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 176-BGA (15x15), Surface Mount

Возможные аналоги

• TMS320F28334 – имеет схожие характеристики, но с меньшим объемом ОЗУ и флэш-памяти.
• TMS320F28332 – более бюджетный вариант с уменьшенной тактовой частотой и объемом памяти.
• TMS320F28377 – улучшенная версия с расширенными возможностями и большей тактовой частотой.

TMS320F28335ZJZS – это мощное решение для разработчиков, нуждающихся в высокопроизводительном микроконтроллере для управления сложными задачами встраиваемых систем.
