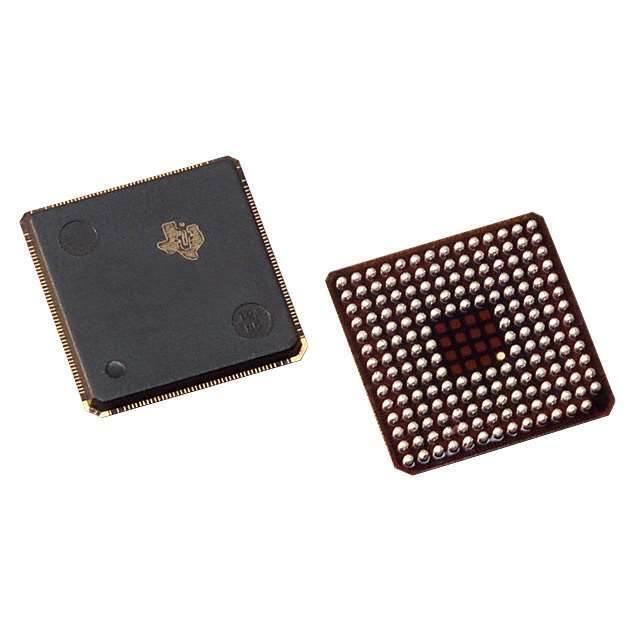

TMS320F28235ZHHA

TMS320F28235ZHHA от Texas Instruments

Общее описание: Микроконтроллер TMS320F28235ZHHA серии C2000™ Delfino™ от Texas Instruments представляет собой мощное 32-битное однокристальное устройство, предназначенное для управления реальным временем с высокой производительностью. Этот микроконтроллер предлагает множество периферийных устройств и интерфейсов, что делает его идеальным для применения в промышленных системах управления, электроприводах и других высокопроизводительных встраиваемых системах.

Преимущества:

• Высокая производительность: Частота процессора 150 МГц позволяет решать задачи реального времени с высоким быстродействием.
• Множество интерфейсов: Поддержка CANbus, I2C, SPI, UART и других интерфейсов.
• Встроенная память: 512КБ флэш-памяти для хранения программ и данных.
• Расширенные периферийные устройства: Поддержка PWM, DMA, таймеров и аналогово-цифровых преобразователей.
• Легкость интеграции: Пакет 179-BGA MicroStar (12x12) подходит для поверхностного монтажа.

Недостатки:

• Устаревший статус: В настоящее время этот компонент классифицирован как устаревший, что может затруднить его приобретение.

Типовое использование:

• Управление электроприводами.
• Промышленные системы автоматизации и управления.
• Встроенные системы контроля и мониторинга.
• Энергетические приложения.

Рекомендации по применению:

• Для надежной работы рекомендуется соблюдать все электрические и тепловые требования, указанные в спецификации.
• При проектировании печатных плат учитывать особенности монтажа чипа в корпусе 179-BGA для обеспечения надёжного соединения и минимизации электромагнитных помех.
• Используйте специализированные инструменты и программное обеспечение для разработки и отладки встроенных приложений.

Технические характеристики:

• Процессор: C28x, 32-битный одноядерный
• Частота: 150 МГц
• Интерфейсы: CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, UART/USART
• Периферийные устройства: DMA, POR, PWM, WDT
• Количество I/O: 88
• Размер программной памяти: 512КБ (256K x 16 бит)
• Тип программной памяти: Флэш
• Размер RAM: 34K x 16 бит
• Напряжение питания: 1.805В ~ 1.995В
• Аналого-цифровые преобразователи: 16 каналов по 12 бит
• Тип осциллятора: Встроенный
• Рабочая температура: -40°C ~ 85°C
• Корпус: 179-BGA MicroStar (12x12)

Возможные аналоги:

• TMS320F28335 от Texas Instruments
• STM32F407 от STMicroelectronics (зависит от применения и функциональности)
• ADSP-BF561 от Analog Devices (аналоги могут варьироваться в зависимости от требований к приложению)

Используйте эту информацию для принятия информированных решений при выборе компонентов и проектировании электронных схем.
