TMS320F28234ZJZS

TMS320F28234ZJZS от Texas Instruments

Общее описание

TMS320F28234ZJZS — это мощный 32-битный микроконтроллер из семейства C2000™ C28x Delfino™ от Texas Instruments. Данный микроконтроллер предназначен для высокопроизводительных приложений, требующих точного управления и быстрой обработки сигналов.

Преимущества

• Высокая производительность: Работа с частотой до 150 МГц обеспечивает быстрое выполнение задач.
• Обширная память: Встроенная флэш-память объемом 256 КБ и оперативная память объемом 34K x 16 позволяют хранить сложные программы и данные.
• Разнообразие периферийных интерфейсов: Поддержка CANbus, EBI/EMI, I2C, McBSP, SCI, SPI и UART/USART для гибкой интеграции с другими компонентами системы.
• Надежность в суровых условиях: Температурный диапазон от -40°C до 125°C и соответствие автомобильному стандарту AEC-Q100.

Недостатки

• Отсутствие встроенной EEPROM: Нет встроенной памяти EEPROM, что может потребовать дополнительного внешнего чипа для хранения данных конфигурации.
• Сложность разработки: Высокая функциональность и множество периферийных интерфейсов могут потребовать дополнительного времени на освоение и разработку.

Типовое использование

• Управление электродвигателями и приводами
• Системы домашней автоматизации
• Автомобильные приложения
• Управление промышленными процессами
• Преобразователи мощности и источники питания

Рекомендации по применению

• Используйте подходящий программатор и отладочную плату для упрощения разработки и тестирования.
• Учитывайте требования к электропитанию и обеспечьте стабильное питание в диапазоне 1.805V ~ 1.995V.
• Обеспечьте адекватное охлаждение для работы при высоких температурах.

Основные технические характеристики

• Процессор: C28x, 32-бит одноядерный
• Скорость: 150 МГц
• Память: 256 КБ флэш, 34K x 16 RAM
• Напряжение питания: 1.805V ~ 1.995V
• Количество выводов I/O: 88
• Перефирия: DMA, POR, PWM, WDT
• Аналого-цифровые преобразователи: 16 канала, 12 бит

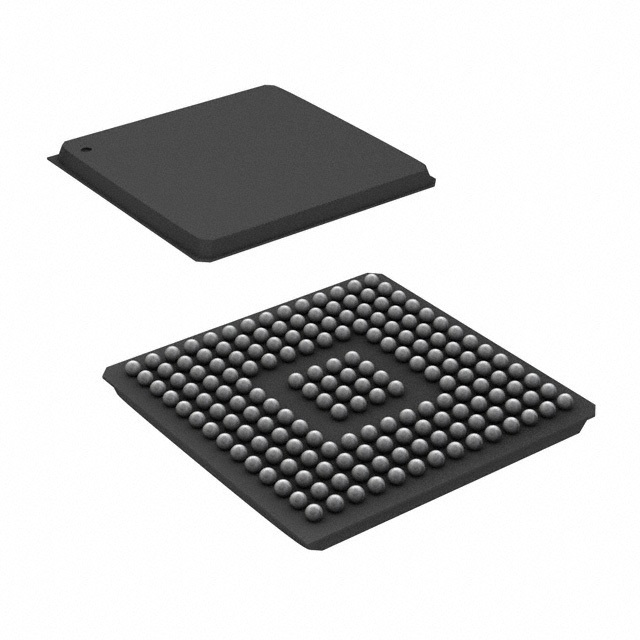

• Корпус: 176-BGA (15x15 мм)
• Температура окружающей среды: -40°C ~ 125°C
• Соответствие стандартам: AEC-Q100

Возможные аналоги

• TMS320F28335ZJZS (Texas Instruments)
• TMS320F2812PGFA (Texas Instruments)
• DSPIC33EP256MU810-I/MR (Microchip Technology)

Этот микроконтроллер, благодаря своему богатому набору функций и высокой производительности, является отличным выбором для различных задач в области управления и обработки сигналов.
