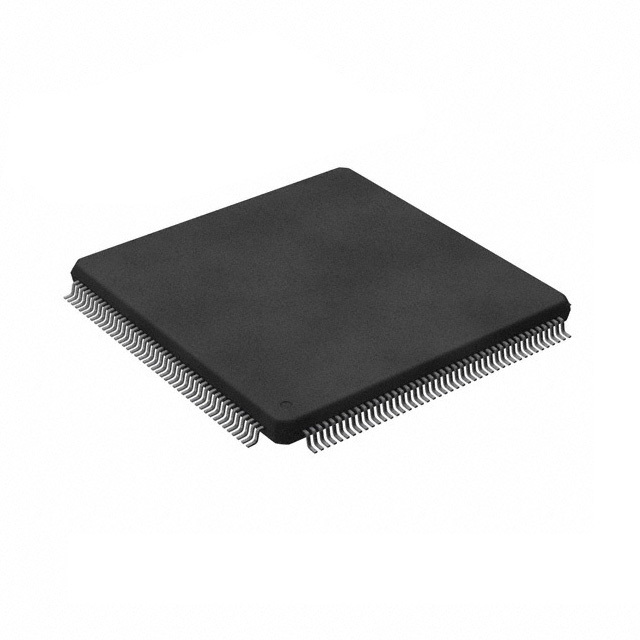

TMS320F28234PGFA

TMS320F28234PGFA - Микроконтроллер от Texas Instruments

Общее описание

TMS320F28234PGFA - это 32-битный микроконтроллер семейства C2000™ C28x Delfino™ от Texas Instruments. Он предназначен для высокопроизводительных приложений, требующих точного управления и обработки сигналов. Микроконтроллер обладает высокой скоростью работы, обширными средствами разработки и различными периферийными устройствами, что делает его подходящим для применения в промышленной автоматике, силовой электронике и автомобильной промышленности.

Преимущества

• Высокая производительность: 32-битный одноядерный процессор с тактовой частотой до 150 МГц.
• Обширная память: 256 КБ флэш-памяти для программ и 34K x 16 RAM для данных.
• Многочисленные интерфейсы и периферийные устройства: Поддержка CANbus, I2C, SPI, UART и других интерфейсов.
• Высокая точность АЦП: 16 каналов с разрешением 12 бит.
• Автомобильное качество: Соответствует стандартам AEC-Q100.

Недостатки

• Сложность разработки: Высокая функциональность требует значительного времени на разработку и отладку.
• Требование к питанию: Требует четкого соблюдения напряжения питания.

Типовое использование

• Промышленная автоматика: Управление процессами и механизмами, оптимизация работы станков и производственных линий.
• Силовая электроника: Управление преобразователями, инверторами, стабилизаторами напряжения и двигателями.
• Автомобильная промышленность: Управление системой двигателей, электронными системами стабилизации и безопасности.

Рекомендации по применению

• Температурный диапазон: Обеспечьте работу устройства в пределах -40°C до +85°C.
• Питание: Поддерживайте напряжение питания в диапазоне 1.805В до 1.995В.
• Правильное подключение: Особое внимание уделите разводке и подключению периферийных устройств для минимизации помех и потерь.

Основные технические характеристики

• Процессор: C28x, 32-битный одноядерный
• Тактовая частота: до 150 МГц
• Программная память: 256 КБ (128К х 16) флэш-памяти
• ОЗУ: 34K x 16 RAM
• Интерфейсы: CANbus, EBI/EMI, I2C, McBSP, SCI, SPI, UART/USART
• Переферийные устройства: DMA, POR, PWM, WDT
• Частота АЦП: 12-битный, 16 каналов
• Корпус: 176-LQFP (24x24 мм)
• Квалификация: AEC-Q100, автомобильный стандарт

Возможные аналоги

• TMS320F28335PGFA: также представляет собой высокопроизводительный микроконтроллер с аналогичными функциональными возможностями.
• TMS320F28069U: представляет собой микроконтроллер с менее высоким уровнем производительности, но достаточный для менее требовательных приложений.

Заключение

TMS320F28234PGFA — мощный и надежный микроконтроллер для задач, требующих высокой точности и производительности. Он идеально подходит для применения в современной промышленности и автомобилестроении.
