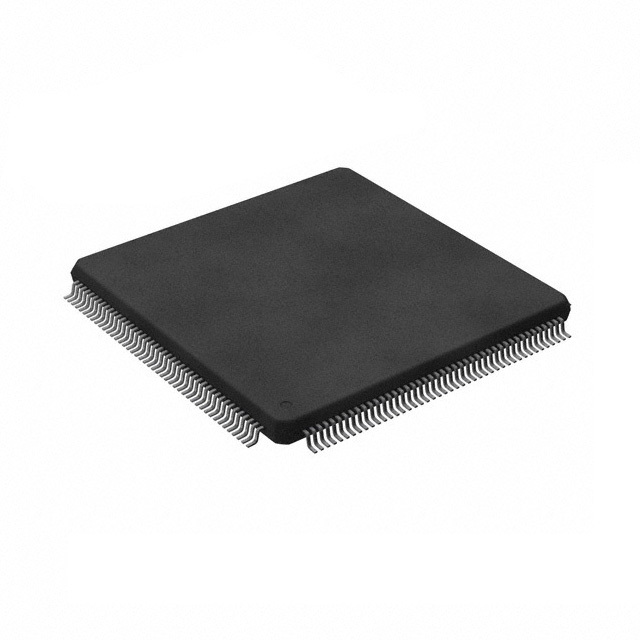

TMS320F2812PGFA

Описание TMS320F2812PGFA от Texas Instruments

Общее описание

Микроконтроллер TMS320F2812PGFA от Texas Instruments является представителем серии C2000™, предназначенной для высокопроизводительных приложений с реальным временем. Этот 32-разрядный фиксированно-точечный микроконтроллер с тактовой частотой 150 МГц оснащен 256 КБ флэш-памяти и 18 КБ оперативной памяти. В корпусе 176-LQFP микроконтроллер обеспечивает широкий спектр функций для оптимизации задач управления и генерации сигналов.

Преимущества

• Высокая производительность: 32-разрядный процессор C28x с частотой 150 МГц обеспечивает быстрые вычисления и обработку данных.
• Большой объем флэш-памяти: 256 КБ встроенной флэш-памяти дает возможность хранить большие программы и данные.
• Широкий спектр периферии: Наличие мультимедийных интерфейсов, таких как CANbus, SPI, UART/USART, а также периферийные устройства DMA, PWM и WDT.
• Автомобильный класс качества: Сертификация AEC-Q100 позволяет использовать компонент в автомобильной индустрии.

Недостатки

• Относительно высокая стоимость по сравнению с микроконтроллерами низшего класса.
• Фиксированно-точечная арифметика может быть ограничивающим фактором для приложений, требующих плавающей точки.

Типовое использование

• Автомобильные системы: Управление двигателями, встроенные системы управления.
• Промышленные приводы: Управление электродвигателями и приводами.
• Энергетика: Управление системами энергоснабжения и распределения.
• Встраиваемые системы управления: Контроллеры, цифровые регулирующие устройства.

Рекомендации по применению

• Планирование энергопотребления: Учитывайте требования к напряжению питания (от 1.81V до 2V).
• Стабильность температуры: Убедитесь, что устройство работает в пределах температурного диапазона от -40°C до 85°C.
• Использование периферийных интерфейсов: Воспользуйтесь богатым набором периферии для эффективного решения проектных задач.

Основные технические характеристики

• Процессорное ядро: C28x, 32-бит
• Тактовая частота: 150 МГц
• Память:
  • Флэш: 256 КБ
  • ОЗУ: 18K x 16
• Периферийные интерфейсы: CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART
• Периферия: DMA, POR, PWM, WDT
• Количество вводов/выводов (I/O): 56
• Аналого-цифровой преобразователь (A/D): 16 x 12 бит
• Тип корпуса: 176-LQFP (24x24 мм)

Возможные аналоги

• TMS320F28335: Альтернативный микроконтроллер серии C2000™ с поддержкой плавающей точки.
• PIC32 серии от Microchip: Другие высокопроизводительные 32-разрядные микроконтроллеры для сравнения.
• STM32F4 серии от STMicroelectronics: Высокопроизводительные микроконтроллеры с широкими возможностями периферии.

TMS320F2812PGFA от Texas Instruments предоставляет мощную платформу для разработки, требующую высокопроизводительных и надежных вычислительных решений в реальном времени.
