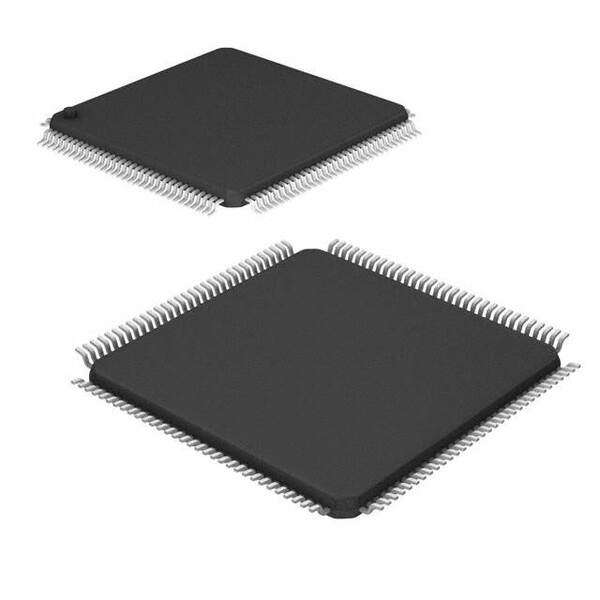

TMS320F2810PBKA

TMS320F2810PBKA от Texas Instruments

Общее описание

Микроконтроллер TMS320F2810PBKA от Texas Instruments представляет собой мощное 32-битное встраиваемое средство для обработки сигналов, принадлежащее к семейству C28x C2000™. Этот микроконтроллер предназначен для высокопроизводительных приложений, таких как управление двигателями, промышленная автоматизация и системы энергетического управления.

Преимущества

• Высокая производительность: 32-битный процессор с тактовой частотой до 150 МГц обеспечивает отличную скорость обработки.
• Широкая функциональность: включает разные интерфейсы связи, такие как CANbus, McBSP, SCI, SPI и UART/USART.
• Дополнительные периферийные устройства: встроенные DMA, PWM, WDT и АЦП (16 каналов по 12 бит).
• Удобство интеграции: наличие 128-контактного корпуса LQFP позволяет легко установить микроконтроллер на плату.

Недостатки

• Отсутствие встроенной EEPROM: отсутствие встроенной энергонезависимой памяти типа EEPROM может потребовать дополнительных внешних компонентов для хранения данных.
• Высокая сложность: из-за широкого спектра функциональных возможностей некоторым пользователям может быть сложно освоить все возможности микроконтроллера.

Типовое использование

• Управление двигателями: используется для сложных систем управления двигателями переменного и постоянного тока.
• Промышленная автоматизация: подходит для систем управления и мониторинга различных промышленных процессов.
• Энергетические системы: оптимален для систем управления зарядкой, инверторами и преобразователями мощности.

Рекомендации по применению

• Для максимальной производительности рекомендуется использовать оптимизированные библиотеки и драйвера от Texas Instruments.
• При разработке печатных плат необходимо учитывать требования к отведению тепла и электрическим характеристикам для стабильной работы микроконтроллера.
• Использовать средства защиты от электромагнитных помех (EMI) для надёжной работы в промышленных условиях.

Основные технические характеристики

• Процессорная ядро: C28x, 32-битное
• Тактовая частота: до 150 МГц
• Объём программы: 128 КБ флэш-памяти
• Объём RAM: 18K x 16 бит
• Периферийные устройства: DMA, PWM, WDT
• Интерфейсы связи: CANbus, McBSP, SCI, SPI, UART/USART
• Конвертер данных: 16 каналов АЦП (12-битный)
• Диапазон напряжения питания: 1.81В ~ 2В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 128-контактный LQFP (14x14 мм)

Возможные аналоги

• TMS320F2808: альтернативный микроконтроллер с большой флэш-памятью и дополнительными периферийными устройствами.
• STM32F303VC: микроконтроллер семейства STM32 от STMicroelectronics с подобной архитектурой и функциональностью.
• dsPIC33EP256MU806: микроконтроллер от Microchip, также предназначенный для управления двигателями и обработки сигналов.

Этот микроконтроллер является мощным инструментом для множества встраиваемых систем, требующих высокой производительности и широких возможностей интеграции и управления.
