TMS320F2809NMFA
Описание
TMS320F2809NMFA от Texas Instruments
Общее описание
TMS320F2809NMFA — это высокопроизводительный 32-битный микроконтроллер на базе ядра C28x, предназначенный для управления системами в реальном времени. Микроконтроллер имеет комплексный набор периферийных интерфейсов и богатый функционал, что делает его универсальным решением для различных приложений в промышленности и автомобилестроении.
Преимущества
- Высокая производительность: Быстродействие ядра C28x на частоте 100 МГц позволяет справляться с требовательными задачами.
- Большой объем памяти: 256 кБ FLASH-памяти и 18 кБ RAM обеспечивают достаточно места для сложных программ.
- Широкий диапазон периферии: Наличие интерфейсов CAN, I2C, SCI, SPI, UART/USART для подключения к различным устройствам.
- Надежность и безопасность: Микроконтроллер поддерживает функции Power-On Reset (POR) и Watchdog Timer (WDT), что способствует высокой надежности системы.
- Автомобильная квалификация: Соответствует стандарту AEC-Q100, что делает его подходящим для использования в автомобилях.
Недостатки
- Отсутствие встроенного EEPROM: Для хранения постоянных данных может понадобиться дополнительная внешняя память.
- Небольшое количество I/O линий: 35 линий ввода/вывода может быть недостаточно для некоторых сложных приложений.
Типовое использование
- Управление двигателями
- Промышленные контроллеры
- Системы управления аккумуляторными батареями
- Автомобильные системы
- Робототехника
Рекомендации по применению
- Микроконтроллер рекомендуется использовать в приложениях, требующих высокой производительности и безопасности.
- Для повышения надежности системы рекомендуется использовать внешний EEPROM для хранения критически важных данных.
- Необходимо тщательно соблюдать условия питания и рабочей температуры для обеспечения стабильной работы.
Основные технические характеристики
| Характеристика | Значение |
|---|---|
| Ядро | C28x |
| Разрядность | 32-битное |
| Частота | 100 МГц |
| Объем FLASH-памяти | 256 кБ (128K x 16) |
| Объем RAM | 18 кБ (18K x 16) |
| Интерфейсы | CAN, I2C, SCI, SPI, UART/USART |
| Периферийные модули | POR, PWM, WDT |
| Количество линий ввода/вывода | 35 |
| Напряжение питания | 1.71В ~ 1.89В |
| Конвертеры данных | АЦП 16x12 бит |
| Тип генератора | Внутренний |
| Рабочий температурный диапазон | -40°C ~ 85°C |

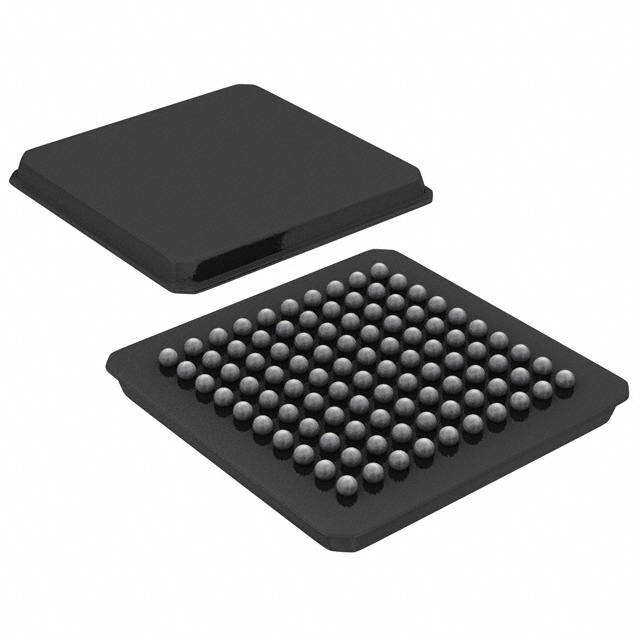

| Упаковка | 100-NFBGA (10x10) |
| Стандарт качества | AEC-Q100 (автомобильная квалификация) |
Возможные аналоги
- TMS320F28027 от Texas Instruments
- TMS320F28069 от Texas Instruments
- STM32F303 от STMicroelectronics
Заключение
TMS320F2809NMFA от Texas Instruments является мощным и многофункциональным микроконтроллером, идеально подходящим для приложений, где требуется высокая производительность и надежность. Богатый набор периферийных интерфейсов и соответствие автомобильным стандартам делают его универсальным выбором для различных отраслей.
Описание товара
- Datasheet [2]: Перейти
