TMS320F2806NMFS

TMS320F2806NMFS от Texas Instruments

Общее описание

Микроконтроллер TMS320F2806NMFS из серии C2000™ C28x Piccolo™ производства компании Texas Instruments предназначен для высокоэффективных цифровых и аналоговых систем управления. Он обладает мощным 32-битным ядром и широкими возможностями по подключениям и периферийным компонентам, что делает его отличным выбором для применения в сложных системах управления, таких как энергетические системы, управление двигателями и подобные области.

Преимущества

• Высокая производительность: 32-битное ядро с тактовой частотой до 100 МГц.
• Многообразие периферийных устройств: поддержка CANbus, I2C, SCI, SPI, UART/USART.
• Энергоэффективность: низкое энергопотребление и возможность работы при низких напряжениях питания.
• Широкий температурный диапазон: Рабочая температура от -40°C до +125°C, что делает его подходящим для сложных условий эксплуатации.
• Компактный форм-фактор: корпус 100-NFBGA (10x10), обеспечивающий меньшие габариты и упрощённое поверхностное крепление.

Недостатки

• Ограниченный объём оперативной памяти (10K x 16), что может быть недостаточно для некоторых приложений.
• Нет встроенной EEPROM, что требует использования внешней памяти для хранения конфигурационных данных.

Типовое использование

• Управление электродвигателями: В том числе в автомобильной и промышленной автоматизации.
• Энергетические системы: Например, инверторы, системы управления батареями и системы распределения энергии.
• Контроль и обработка сигналов: В телекоммуникациях и системах обработки данных.

Рекомендации по применению

• Разработка электроники для автоматики и робототехники: используйте этот микроконтроллер для создания управляющих систем с высокими требованиями по отзывчивости и надежности.
• Облачные и IoT решения: обеспечьте подключение и управление удаленными устройствами благодаря наличию множества интерфейсов связи.

Основные технические характеристики

• Ядро процессора: C28x, 32-битное одинарное ядро
• Тактовая частота: до 100 МГц
• Количество I/O: 35
• Объём программной памяти: 32КБ (16K x 16) Flash
• Оперативная память: 10K x 16 RAM
• Напряжение питания (Vcc/Vdd): 1.71V ~ 1.89V
• Конвертеры данных: АЦП 16x 12-бит
• Периферийные устройства: Наблюдатель таймера (WDT), блоки управления питанием (POR), ШИМ

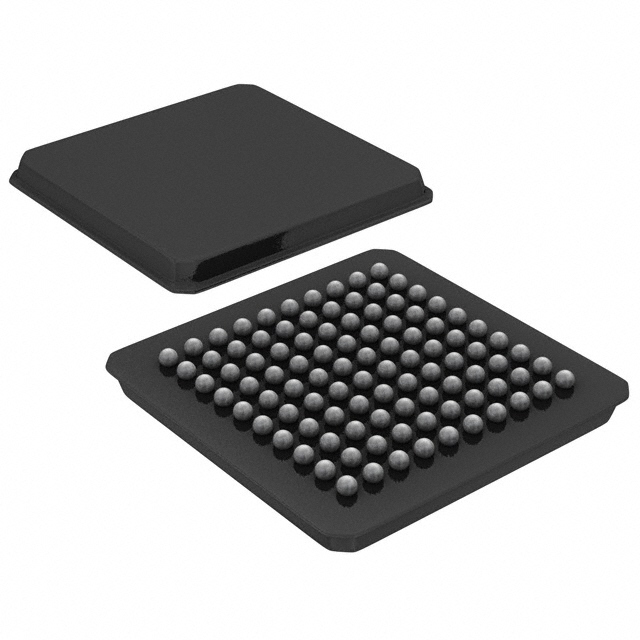

• Корпус: 100-NFBGA (10x10)
• Температурный диапазон: от -40°C до +125°C (TA)

Возможные аналоги

• TMS320F28027: ближний аналог с подобными характеристиками, но с меньшим объёмом памяти.
• TMS320F28069: более старшая модель с большим объёмом памяти и дополнительными функциями.

Общее описание Микроконтроллер TMS320F2806NMFS от Texas Instruments

Преимущества Высокая производительность - 32-битное ядро, тактовая частота до 100 МГц Множество периферийных интерфейсов - CANbus, I2C, SCI, SPI, UART/USART Широкий температурный диапазон - от -40°C до +125°C Корпус - 100-NFBGA (10x10)

Недостатки Ограниченный объем оперативной памяти Отсутствие встроенной EEPROM

Применение Управление электродвигателями Энергетические системы Контроль и обработка сигналов

Технические характеристики Процессор - C28x, 32 бит Тактовая частота - 100 МГц Объем оперативной памяти (RAM) - 10K x 16 Объем программной памяти (Flash) - 32KB (16K x 16) Корпус - 100-NFBGA (10x10)

Этот микроконтроллер представляет собой надёжную и универсальную платформу для создания современных систем управления, с высокими требованиями по производительности и энергоэффективности.
