TMS320F2806NMFA

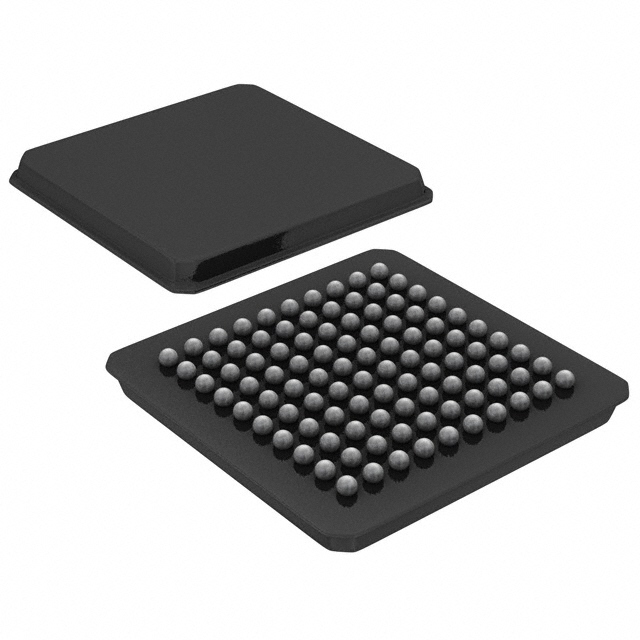

TMS320F2806NMFA от Texas Instruments

Общее описание

Микроконтроллер TMS320F2806NMFA от Texas Instruments относится к семейству C2000™ и предназначен для применения в высокопроизводительных встраиваемых системах. Он основан на ядре C28x, имеет 32-битную архитектуру и функционирует с тактовой частотой 100 МГц. Этот микроконтроллер оптимизирован для задач управления в реальном времени, таких как управление двигателями и цифровая обработка сигналов.

Преимущества

• Высокая производительность: Благодаря тактовой частоте 100 МГц микроконтроллер способен выполнять сложные вычисления в реальном времени.
• Широкий выбор периферии: Встроенные модули CANbus, I2C, SCI, SPI и UART/USART облегчают подключение к различным внешним устройствам.
• Надежность и долговечность: Микроконтроллер работает при температуре от -40°C до 85°C, что делает его пригодным для использования в жестких условиях.

Недостатки

• Отсутствие встроенной EEPROM: Микроконтроллер не имеет встроенной электрически стираемой программируемой постоянной памяти, что может ограничивать некоторые приложения.
• Требует дополнительного питания: Для стабилизированной работы необходим основной источник питания в диапазоне от 1,71 до 1,89 В.

Типовое использование

• Управление электродвигателями: Идеален для систем управления двигателями благодаря высокопроизводительной архитектуре и множеству периферийных интерфейсов.
• Цифровая обработка сигналов: Используется в системах обработки звуковых и видео сигналов.
• Промышленная автоматизация: Входит в состав автоматизированных систем управления.

Рекомендации по применению

• Энергетическая эффективность: Для максимальной производительности рекомендуется использовать оптимизированные алгоритмы управления энергопотреблением.
• Защита от перегрева: Интеграция температурных датчиков для мониторинга и предотвращения перегрева устройства.
• Дополнительная память: При необходимости хранения данных стоит предусмотреть внешнюю EEPROM либо другие виды энергонезависимой памяти.

Основные технические характеристики

• Ядро процессора: C28x
• Размер ядра: 32-бит, одноядерное
• Тактовая частота: 100 МГц
• Подключение: CANbus, I2C, SCI, SPI, UART/USART
• Периферия: POR, PWM, WDT
• Число входов/выходов: 35
• Объём программной памяти: 32KB (16K x 16) FLASH
• ОЗУ: 10K x 16
• Питание: 1,71 В ~ 1,89 В
• АЦП: 16 каналов, 12 бит
• Тип осциллятора: Внутренний
• Рабочая температура: -40°C ~ 85°C (TA)
• Тип монтажа: Поверхностный монтаж
• Корпус: 100-NFBGA (10x10 мм)

Возможные аналоги

• TMS320F28069: Обеспечивает схожую функциональность и может быть использован вместо TMS320F2806NMFA в некоторых приложениях.
• STM32F407: Микроконтроллер от STMicroelectronics, имеющий аналогичные технические характеристики и широкий функционал для управления в реальном времени.

Этот микроконтроллер рекомендован для задач, требующих высокой производительности и надежности, а также для применения в жестких условиях эксплуатации.
