TMS320F2806GGMS

TMS320F2806GGMS от Texas Instruments

Общее описание: TMS320F2806GGMS — это 32-разрядный микроконтроллер с фиксированной точкой из семейства C2000™, разработанный компанией Texas Instruments. Этот микроконтроллер обладает высокой производительностью и широким набором периферийных интерфейсов, что делает его идеальным для использования в разнообразных промышленныз применениях, таких как управление двигателями, преобразователи питания, системы связи и другие встроенные системы.

Преимущества:

• Высокая производительность: Работа на частоте до 100 МГц обеспечивает быстрое и эффективное выполнение задач.
• Многофункциональные периферийные устройства: Встроенные коммуникационные интерфейсы, такие как CAN, I2C, SCI, SPI, UART/USART, позволяют легко интегрировать микроконтроллер в сложные системы.
• Широкая поддержка программного обеспечения и инструментов: Поддержка различных сред разработки и инструментов от Texas Instruments ускоряет процесс проектирования и отладки.

Недостатки:

• Малый объем встроенной памяти: Всего 64КБ флэш-памяти может быть недостаточным для сложных приложений.
• Требовательность к напряжению питания: Требование к питанию в диапазоне 1.71В - 1.89В может усложнить проектирование силовой схемы.

Типовое использование:

• Управление электродвигателями
• Преобразователи мощности
• Промышленные автоматика
• Встроенные системы реального времени

Рекомендации по применению:

• Продумайте систему питания: Обеспечьте стабильное питание в диапазоне 1.71В - 1.89В для надежной работы микроконтроллера.
• Оптимизируйте использование памяти: Используйте методы оптимизации кода для эффективного использования ограниченного объема флэш-памяти.
• Учитывайте эксплуатационные условия: Убедитесь, что рабочие температуры устройства соответствуют параметрам микроконтроллера (-40°C ~ 125°C).

Основные технические характеристики:

• Размер ядра: 32-разрядный
• Процессор ядра: C28x
• Частота: 100 МГц
• Количество входов/выходов: 35
• Объем памяти программы: 64 КБ (32K x 16) флэш-памяти
• Тип памяти программы: FLASH
• Объем ОЗУ: 10K x 16
• Напряжение питания: 1.71В - 1.89В
• Цифроаналоговые преобразователи: A/D 16x12 бит

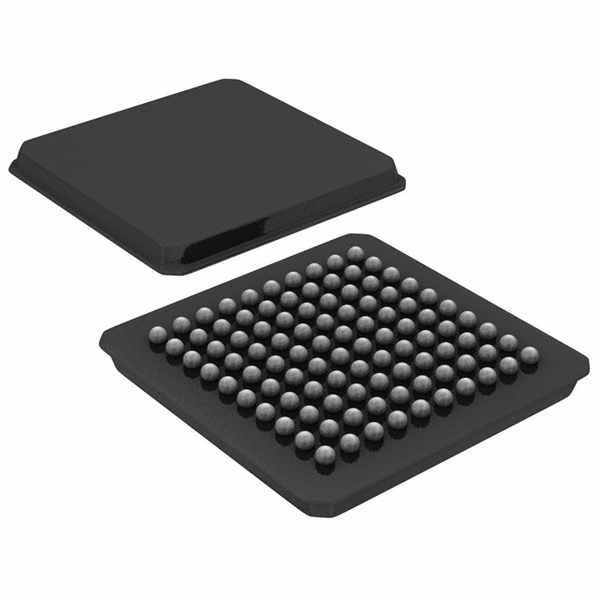

• Тип корпуса: 100-BGA MICROSTAR (10x10 мм)
• Диапазон рабочих температур: -40°C ~ 125°C

Возможные аналоги:

• TMS320F2808: Имеет большее количество флэш-памяти и может служить альтернативой в случаях, требующих больше памяти.
• TMS320F2802: Компактная версия с уменьшенным количеством периферийных интерфейсов и памяти.

Этот микроконтроллер является мощным решением для различного рода приложений, где важны высокая производительность и наличие разнообразных периферийных интерфейсов.
