TMS320F28069UPZPS

Texas Instruments TMS320F28069UPZPS

Общее описание

Микроконтроллер TMS320F28069UPZPS от Texas Instruments относится к серии C2000™ Piccolo™. Этот 32-битный одноядерный микроконтроллер отличается высокой производительностью и предназначен для использования в высокоинтегрированных системах управления. Частота его работы достигает 90MHz, что позволяет этому микроконтроллеру эффективно справляться с задачами реального времени.

Преимущества

• Высокая производительность: частота до 90MHz обеспечивает высокую скорость выполнения задач.
• Многофункциональность: поддержка различных интерфейсов (CANbus, I2C, SCI, SPI, UART/USART, USB).
• Широкий температурный диапазон: работа в условиях от -40°C до 125°C (TA).
• Большой объем памяти: 256KB FLASH памяти и 50KB RAM.

Недостатки

• Ограниченное напряжение питания: диапазон напряжения от 1.71V до 1.995V может потребовать дополнительные стабилизационные схемы.
• Отсутствие встроенной EEPROM: может потребоваться дополнительное внешнее хранилище данных для пользователей, нуждающихся в долговременном хранении данных.

Типовое использование

• Мощные системы управления двигателями
• Энергоэффективные решения для бытовой электроники
• Автомобильные системы управления
• Промышленные контроллеры и автоматизация

Рекомендации по применению

Для оптимального использования возможностей TMS320F28069UPZPS рекомендуется:

1. Эффективное управление питанием: учитывайте диапазон напряжений питания и организуйте качественное стабилизированное питание.
2. Экранирование и заземление: использовать экранирование для защиты от электромагнитных помех, что особенно важно в промышленных и автомобильных приложениях.
3. Оптимизация программного кода: использование встроенных возможностей DMA для повышения скорости и эффективности выполнения задач.

Основные технические характеристики

• Процессорное ядро: C28x
• Размер ядра: 32 бит Одноядерный
• Частота: 90MHz
• Интерфейсы: CANbus, I2C, McBSP, SCI, SPI, UART/USART, USB
• Переферийные устройства: детектор пропадания питания, DMA, ресет при снижении напряжения, ШИМ, сторожевой таймер (WDT)
• Количество I/O линий: 54
• Объем программной памяти: 256KB (128K x 16) FLASH
• Объем оперативной памяти: 50K x 16 RAM
• Диапазон напряжения питания: 1.71V ~ 1.995V
• Конвертеры данных: A/D 16x12-бит
• Тип генератора: Встроенный
• Рабочая температура: -40°C ~ 125°C (TA)

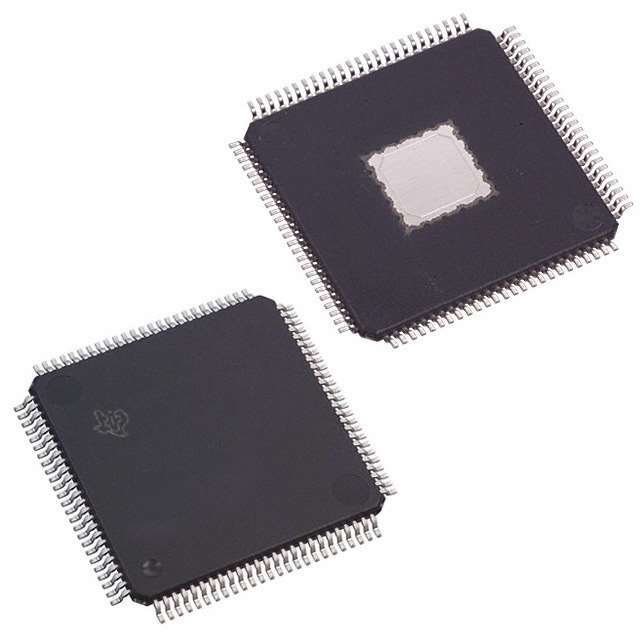

• Корпус: 100-HTQFP (14x14) для поверхностного монтажа

Возможные аналоги

• Texas Instruments TMS320F28062PZPS
• Microchip dsPIC33EP256MC202
• STMicroelectronics STM32F302R8T6

Этот микроконтроллер предлагает баланс между стоимостью и производительностью, что делает его превосходным выбором для широкого спектра приложений.
