TMS320F28069PZPQ

TMS320F28069PZPQ от Texas Instruments

Общее описание

Микроконтроллер TMS320F28069PZPQ от Texas Instruments является частью семейства микроконтроллеров C2000™ C28x Piccolo™. Это высокопроизводительный 32-битный MCU с архитектурой C28x, предназначенный для широкого диапазона применений с встроенными системами управления. Он оборудован 256KB флэш-памяти и работает на тактовой частоте до 90 МГц.

Преимущества

• Высокая производительность: Тактовая частота до 90 МГц обеспечивает быструю обработку данных.
• Широкий набор периферийных устройств: Поддержка CANbus, I2C, McBSP, SCI, SPI и UART/USART расширяет возможности интеграции.
• Разнообразие встроенных функций безопасности: Включает детектор пониженного напряжения, DMA, POR и WDT, что повышает надежность системы.
• Автомобильная квалификация AEC-Q100: Подходит для использования в автомобильных системах.

Недостатки

• Отсутствие EEPROM: Встроенный EEPROM отсутствует, что может потребовать использование внешней памяти для некоторых приложений.
• Ограниченный температурный диапазон: Рабочий диапазон температуры ограничен от -40°C до 125°C.

Типовое использование

• Системы управления двигателями
• Преобразователи энергии
• Промышленные управляющие системы
• Автомобильные приложения
• Встроенные системы с высокими требованиями к производительности

Рекомендации по применению

• Питание: Напряжение питания должно находиться в диапазоне 1.71В - 1.995В.
• Интерфейсы: Используйте подходящие интерфейсы для подключения периферийных устройств (CANbus, I2C и т.д.).
• Тепловое управление: При установке на печатной плате обеспечьте достаточную теплопроводность для эксплуатации устройства в пределах допустимой температуры.

Основные технические характеристики

• Процессор: C28x, 32-битный
• Тактовая частота: до 90 МГц
• Программная память: 256KB (128K x 16) флэш
• Оперативная память: 50K x 16
• Интерфейсы: CANbus, I2C, McBSP, SCI, SPI, UART/USART
• Преобразователи данных: 16-канальный АЦП 12 бит
• Периферия: BOD, DMA, POR, PWM, WDT
• Температурный диапазон: -40°C ~ 125°C (TA)
• Тип монтажа: Поверхностный монтаж

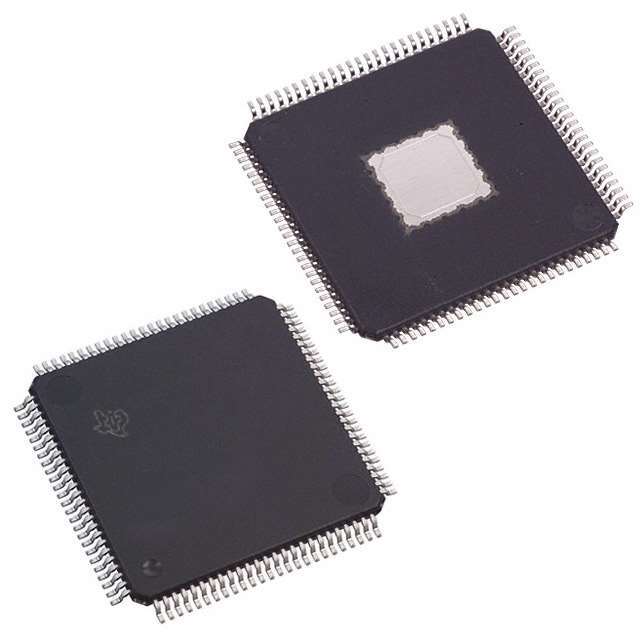

• Корпус: 100-HTQFP (14x14)

Возможные аналоги

• TMS320F28065PZPQ: Сходные характеристики, но меньший объем флэш-памяти.
• TMS320F28027PZPQ: Более низкая тактовая частота и меньший объем памяти, но более доступен по цене.

Этот высокопроизводительный микроконтроллер от Texas Instruments является отличным выбором для разнообразных встроенных приложений, требующих надежности и широкого функционала.
