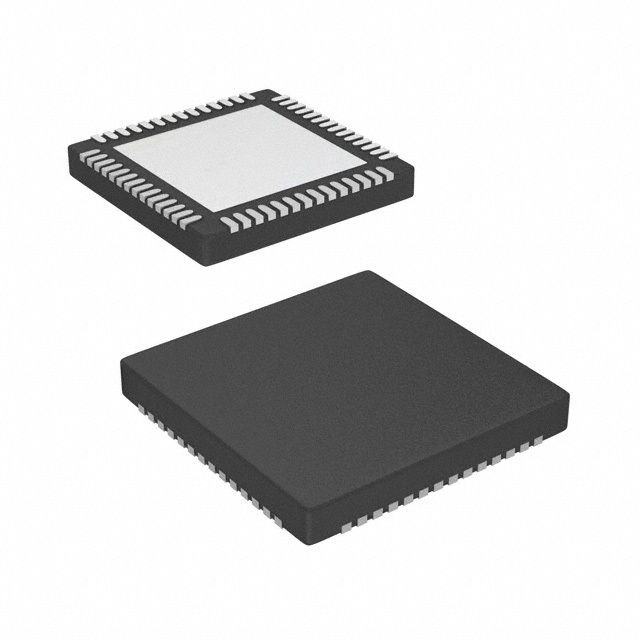

Описание микроконтроллера TMS320F28035RSHT от Texas Instruments

Общее описание

Микроконтроллер TMS320F28035RSHT является частью семейства C2000™ C28x Piccolo™ и оптимизирован для приложений управления мощностью и цифрового управления. Он оснащён 32-битным ядром C28x, работающим на частоте 60 МГц, а также имеет встроенную Flash память объёмом 128 КБ. Этот контроллер подходит для задач, требующих высокой производительности и экономичности.

Преимущества

• Высокая производительность благодаря 32-битному ядру с частотой 60 МГц
• Компактный размер в корпусе 56-VQFN (7x7 мм)
• Широкий набор периферийных устройств, таких как CANbus, I2C, LINbus, SCI, SPI, UART/USART
• Встроенные функции защиты и контроля, включая детектор коричневого напряжения (Brown-out Detect), защиту от низкого напряжения (POR) и сторожевой таймер (WDT)
• Поддержка аналогового ввода с 13-канальным 12-битным АЦП

Недостатки

• Возможно ограниченное количество входов/выходов (26 I/O), что не всегда подходит для крупных проектов
• Отсутствие встроенной EEPROM памяти

Типовое использование

• Управление мощностью
• Промышленная автоматизация
• Системы управления электродвигателями
• Цифровое управление силовыми преобразователями
• Встроенные системы управления

Рекомендации по применению

Для достижения максимальной производительности и надёжности, рекомендуется:

1. Тщательно следовать рекомендациям по разводке печатной платы, особенно в отношении сигналов питания и земли.
2. Использовать внешние фильтры для улучшения качества аналогового сигнала на входах АЦП.
3. Программировать сторожевой таймер для повышения надёжности системы.
4. Проводить регулярное обновление прошивки для улучшения функциональности и устранения возможных ошибок.

Основные технические характеристики

• Процессор: Ядро C28x
• Разрядность: 32-битное одноядерное
• Частота: 60 МГц
• Память программы: 128KB Flash (64K x 16)
• Память данных (RAM): 10K x 16
• Напряжение питания: 1.71V ~ 1.995V
• Количество I/O: 26
• Конфигурация корпуса: 56-VQFN (7x7 мм)
• Температурный диапазон: -40°C ~ 105°C (TA)
• Цифровые интерфейсы: CANbus, I2C, LINbus, SCI, SPI, UART/USART
• Аналоговые интерфейсы: 13-канальный 12-битный АЦП

Возможные аналоги

• TMS320F28034: Схожий микроконтроллер с некоторыми изменениями в объёме памяти и периферийными устройствами.
• MC56F82748VLH от NXP: Альтернативный микроконтроллер в сегменте цифрового управления и управления питанием.

Заключение

Микроконтроллер TMS320F28035RSHT от Texas Instruments является мощным и надёжным решением для широкого спектра задач цифрового управления и управления мощностью. Его богатый набор периферийных устройств и высокая производительность делают его отличным выбором для встроенных систем.
