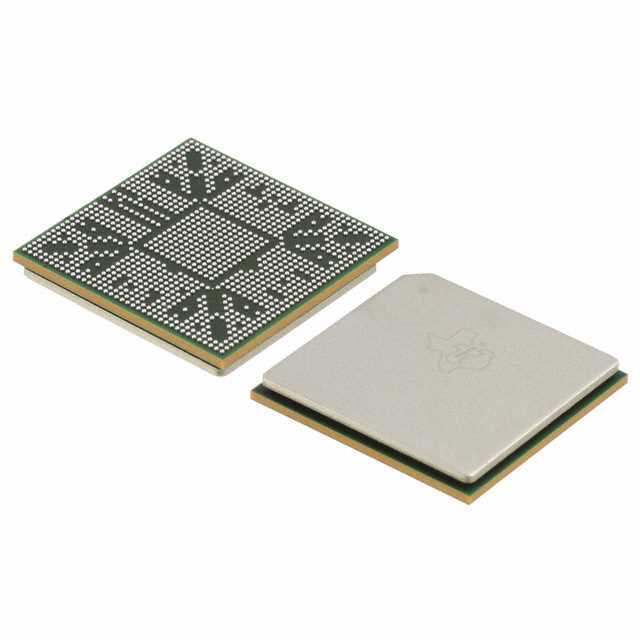

TMS320DM8168CCYGA2

Описание TMS320DM8168CCYGA2 от Texas Instruments

Общее описание

TMS320DM8168CCYGA2 – это мощная система-на-кристалле (SoC) от Texas Instruments, предназначенная для обработки цифровых видео и мультимедийных данных. Чип включает в себя высокопроизводительный цифровой сигнальный процессор (DSP) и процессор ARM® Cortex-A8, обеспечивая высокую производительность и гибкость для различных медиа-приложений.

Преимущества

• Высокая производительность: Встроенные процессоры DSP и ARM с тактовыми частотами до 1 ГГц и 1.2 ГГц соответственно.
• Интеграция мультимедиа: Поддержка различных интерфейсов для видео, аудио и соединения с внешними устройствами.
• Энергоэффективность: Оптимизированное энергопотребление для снижения общей энергозатратности системы.
• Многофункциональность: Широкий спектр применений, от цифрового видео до промышленной автоматики.

Недостатки

• Сложность интеграции: Высокая степень интеграции компонентов может требовать значительных усилий при проектировании.
• Температурные ограничения: Необходимость обеспечения эффективного охлаждения для стабильной работы при высоких температурах.

Типовое использование

• Видеонаблюдение и системы безопасности
• Цифровое телевидение и приемники
• Информационно-развлекательные системы в автомобилях
• Медиацентры и домашние мультимедийные устройства

Рекомендации по применению

1. Проектирование систем охлаждения: Обеспечить адекватное охлаждение для поддержания оптимальной производительности.
2. Использование внешней памяти: Оптимизируйте дизайн с использованием внешних модулей памяти для увеличения емкости хранилища данных.
3. Интеграция мультимедийных интерфейсов: Максимально использовать доступные интерфейсы для подключения различных периферийных устройств.

Основные технические характеристики

• Выход тактовых частот: 1 ГГц (DSP), 1.2 ГГц (ARM)
• Объем встроенной ROM: 48 кБ
• Объем встроенной ОЗУ: 1.5 МБ
• Напряжение ввода/вывода: 1.5 В, 1.8 В, 3.3 В
• Напряжение питания ядра: 1.00 В
• Температурный диапазон: от -40°C до 105°C
• Тип корпуса: 1031-BFBGA, FCBGA

Возможные аналоги

• TMS320DM8148: Еще один DMSoC из семейства TMS320, с несколько другими характеристиками.
• TMS320C6678: Высокопроизводительный DSP, обеспечивающий возможности параллельной обработки, что может быть полезно в схожих приложениях.

Эти ключевые моменты помогут вам эффективно интегрировать TMS320DM8168CCYGA2 в ваши проекты, обеспечивая высокую производительность и надежность вашей системы.
