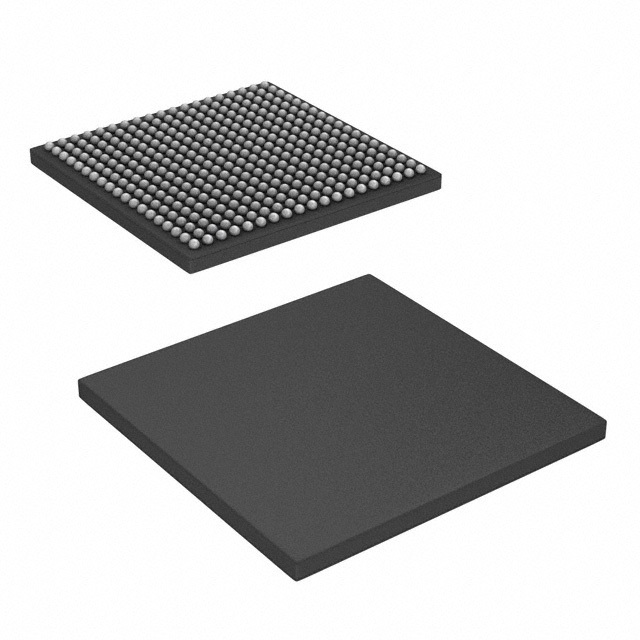

TMS320DM6446BZWT8 от Texas Instruments

Общее описание

TMS320DM6446BZWT8 от Texas Instruments — это цифровой медиа-процессор (DMSoC), предназначенный для высокопроизводительных мультимедийных и сетевых приложений. В основе этого процессора лежат два мощных ядер: ARM9 и DSP (Digital Signal Processor) C64x+, что обеспечивает высокую эффективность обработки мультимедийных данных и возможность выполнения сложных алгоритмов в реальном времени.

Преимущества

• Высокая производительность: Собственные ядра ARM9 и DSP C64x+ обеспечивают высокую вычислительную мощь.
• Многообразие интерфейсов: Процессор поддерживает множество периферийных интерфейсов, таких как SPI, UART, I2C, USB и другие.
• Компактный фактор: Функционально насыщенный процессор в компактном корпусе 361-NFBGA, что упрощает интеграцию с другими компонентами схемы.

Недостатки

• Сложность интеграции: Высокопроизводительные процессоры часто требуют тщательной проектировки печатной платы и разработанных систем охлаждения.
• Энергопотребление: Для стабильной работы требуется точное управление питанием, особенно в многофункциональных устройствах.

Типовое использование

• Мультимедийные устройства: Видеорегистраторы, DVD-рекордеры, видеопередатчики и другие.
• Сетевые и коммуникационные устройства: IP-камеры, сетевые видеорекордеры (NVR).
• Программы для обработки аудио и видео: Приложения для видеоконференций, медиаплееры и аналогичные задания.

Рекомендации по применению

• Важно добиться эффективного отвода тепла для стабильной работы процессора.
• Используйте качественную печатную плату (PCB) с оптимизированной разводкой для минимизации электромагнитных помех.
• Обеспечьте точность подаваемых напряжений питания (1.30V для ядра и 1.8V, 3.3V для I/O) для надежной работы.

Основные технические характеристики

• Ключевые ядра: ARM926EJ-S с частотой до 405 МГц, DSP TMS320C64x+ с частотой до 810 МГц.
• Интерфейсы: ASP, EBI/EMI, Host Interface, I2C, SPI, UART, USB.
• Память: Встроенная ROM объемом 8кБ, встроенная RAM объемом 160кБ.
• Напряжение питания: I/O - 1.8V, 3.3V; Core - 1.30V.
• Рабочая температура: от 0°C до +85°C (TC).
• Корпус: 361-LFBGA, размеры 16x16 мм.

Возможные аналоги

• TMS320DM6446BZWTA: Аналогичный процессор с улучшенными характеристиками.
• TMS320DM6467: Процессор в той же серии с расширенными мультимедийными возможностями.

В общем, TMS320DM6446BZWT8 является отличным выбором для разработчиков, желающих создать высокопроизводительные мультимедийные и сетевые решения с большим спектром функционала.
