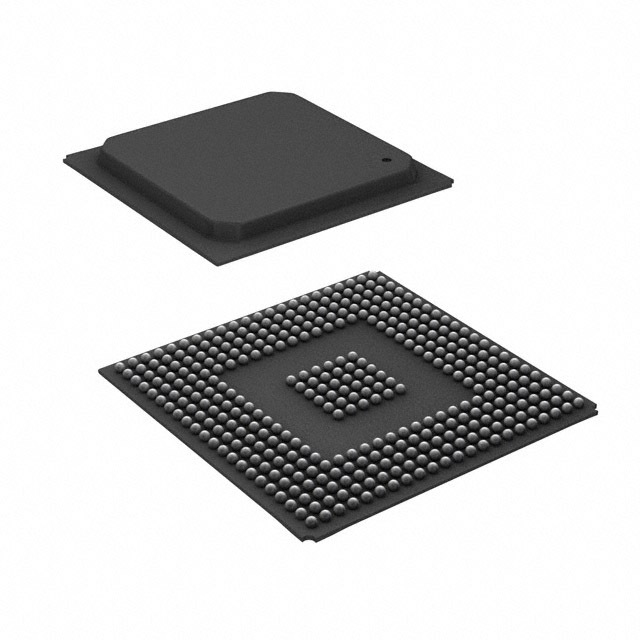

TMS320DM6437ZDU5

TMS320DM6437ZDU5 от Texas Instruments

Общее описание

TMS320DM6437ZDU5 является цифровым медиапроцессором (DSP) семейства DaVinci™ от компании Texas Instruments. Этот процессор специализирован для задач обработки видео, аудио и изображений, обеспечивая высокую производительность и низкое энергопотребление. Основная цель применения этого процессора - создание эффективных мультимедийных систем, таких как видеокамеры, видеокодеры и декодеры, а также различные устройства визуализации.

Преимущества

• Высокая производительность: Процессор работает на частоте до 500 МГц, что позволяет обрабатывать большие объемы данных в реальном времени.
• Широкий набор интерфейсов: Поддержка различных интерфейсов включая HPI, I2C, McASP, McBSP, PCI, UART и Ethernet.
• Встроенная память: Наличие 64 кБ памяти ROM и 240 кБ ОЗУ на чипе для временного хранения данных и настроек.
• Энергоэффективность: Низкое энергопотребление благодаря напряжению ядра 1,05В и напряжению ввода-вывода 1,8В/3,3В.

Недостатки

• Устаревшая модель: За счет длительного срока нахождения на рынке, этот процессор может быть устаревшим для современных приложений, требующих более высокой производительности и новых функций.
• Сложность проектирования: Из-за высокого количества интерфейсов и сложностей программирования, проектирование систем на основе этого процессора может потребовать значительных усилий и знаний.

Типовое использование

• Видеокамеры безопасности: Обработка видео в реальном времени для систем видеонаблюдения.
• Цифровые видео рекордеры (DVR): Устройства для записи и воспроизведения видео контента.
• Комплексные мультимедийные устройства: Встраиваемые системы, требующие обработки видео и аудио.

Рекомендации по применению

Для успешного применения TMS320DM6437ZDU5 рекомендуется придерживаться следующих практик:

• Освоить работу с различными интерфейсами, такими как I2C, Ethernet и PCI.
• Использовать соответствующие инструменты и библиотеки от Texas Instruments для разработки ПО.
• Учесть требования по тепловому режиму и обеспечить надлежащую теплоотдачу.

Основные технические характеристики

• Тип: Fixed Point
• Частота процессора: до 500 МГц
• Интерфейсы: HPI, I2C, McASP, McBSP, PCI, UART, 10/100 Ethernet MAC
• Память: 64 КБ ROM, 240 КБ RAM
• Напряжение ввода-вывода: 1.8В, 3.3В
• Напряжение ядра: 1.05В, 1.20В
• Температурный диапазон работы: 0°C ~ 90°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус: 376-BGA (23x23 мм), с открытой подложкой

Возможные аналоги

• TMS320DM644x от Texas Instruments: Модели этой серии предлагают схожие функции и применяются в смежных задачах обработки мультимедиа.
• OMAP3530 от Texas Instruments: Универсальный процессор с высоким уровнем интеграции для широкого спектра мультимедийных приложений.
