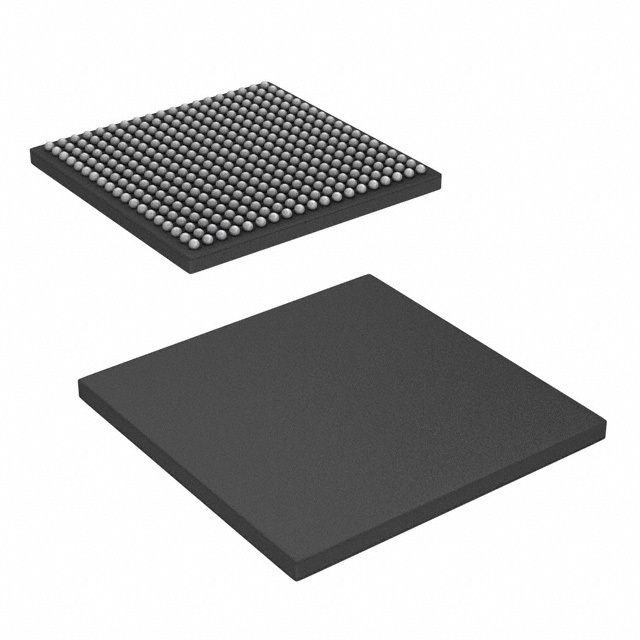

TMS320DM6431ZWT3

TMS320DM6431ZWT3 от Texas Instruments

Общее описание

TMS320DM6431ZWT3 – это цифровой медиа-процессор из семейства DaVinci™ от компании Texas Instruments. Этот процессор предназначен для обработки цифровых сигналов (DSP) и идеально подходит для приложений, требующих высокой производительности в реальном времени. TMS320DM6431 сочетает в себе мощный процессорный ядро с разнообразными периферийными интерфейсами.

Преимущества

• Высокая производительность: 300 MHz DSP ядро, способное обрабатывать сложные алгоритмы в реальном времени.
• Широкий набор интерфейсов: Включает I2C, McASP, McBSP, UART и Ethernet, что обеспечивает гибкость при интеграции в различные системы.
• Интегрированная память: Встроенная память в виде 128kB RAM позволяет снизить задержки в обработке данных.
• Энергоэффективность: Работа при низких напряжениях 1.2V (ядро) и 1.8V/3.3V (I/O), что снижает потребление энергии.

Недостатки

• Не рекомендуется для новых проектов: Этот компонент имеет статус Not For New Designs (Не рекомендуется для новых дизайнов), что может ограничить его использование в перспективных разработках.
• Температурные ограничения: Рабочий диапазон температур составляет от 0°C до 90°C (TJ), что делает его менее подходящим для экстремальных условий.

Типовое использование

• Мультимедийные системы: Применение в цифровых системах обработки аудио и видео, видеокамерах, системах видеонаблюдения.
• Сетевые устройства: Использование в маршрутизаторах и других сетевых устройствах благодаря интегрированному Ethernet интерфейсу.
• Промышленная автоматизация: Применение в промышленных контроллерах и системах управления.

Рекомендации по применению

• Проектирование интерфейсов: Внимательно проектируйте интерфейсы для обеспечения совместимости с I2C, UART и Ethernet.
• Управление энергопитанием: Обеспечьте стабильное питание 1.2V (ядро), 1.8V и 3.3V (I/O) для надежной работы процессора.
• Температурный режим: Учтите ограничения температурного режима при выборе данного процессора для своих проектов.

Основные технические характеристики

• Тип: Фиксированная точка вычислений
• Частота: 300 MHz
• Память: 128kB RAM, 64kB ROM
• Интерфейсы: I2C, McASP, McBSP, UART, 10/100 Ethernet MAC
• Напряжение (I/O): 1.8V, 3.3V
• Напряжение (ядро): 1.20V
• Корпус: 361-LFBGA
• Тип монтажа: Поверхностный монтаж
• Рабочая температура: 0°C ~ 90°C (TJ)

Возможные аналоги

• TMS320DM6433ZWT: Подобный процессор с аналогичной архитектурой и дополнительными функциями.
• TMS320DM6446ZWT: Мощный DSP из того же семейства DaVinci™ с широкими возможностями мультимедиа обработки.
• ADSP-BF533BBCZ-5A от Analog Devices: Альтернативный DSP процессор, подходящий для аналогичных задач.
