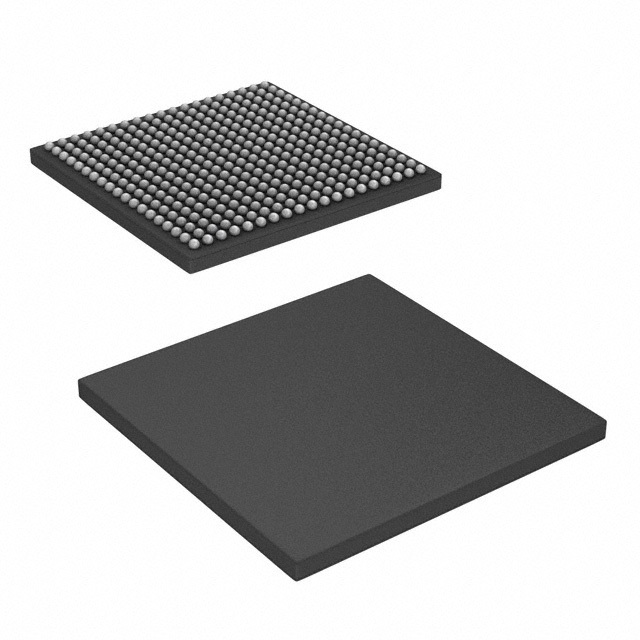

TMS320C6746EZWTA3

Описание TMS320C6746EZWTA3 от Texas Instruments

Общее описание

TMS320C6746EZWTA3 — высокопроизводительный цифровой сигнальный процессор (DSP) от компании Texas Instruments, являющийся частью семейства TMS320C674x. Этот чип сочетает в себе фиксированную и плавающую точку обработки, что делает его универсальным решением для широкого спектра приложений, требующих высокую производительность при обработке сигналов.

Преимущества

• Высокая производительность: Тактовая частота 375 МГц позволяет обрабатывать сложные алгоритмы в реальном времени.
• Гибкость в использовании данных: Возможность работы с фиксированной и плавающей точкой позволяет адаптировать устройство под различные задачи.
• Разнообразие интерфейсов: Встроенные интерфейсы, такие как Ethernet MAC, I2C, McASP, McBSP, SPI, UART и USB, облегчают интеграцию с различными периферийными устройствами.
• Низкое энергопотребление: Оптимизируется под различные режимы работы, что делает его экономичным вариантом для портативных и других энергоэффективных приложений.

Недостатки

• Сложность в программировании: Требуется специализированное знание для разработки программного обеспечения для DSP.
• Требует тщательного проектирования схемы: Следует учитывать многие аспекты, такие как управление питанием и разводка интерфейсов.

Типовое использование

• Звуковая и голосовая обработка
• Беспроводная и проводная связь
• Медицинское оборудование для обработки сигналов
• Промышленные системы управления
• Видеонаблюдение и обработка изображений

Рекомендации по применению

• Используйте качественный блок питания для обеспечения стабильной работы при высоких нагрузках.
• Разработайте эффективную систему охлаждения или теплового управления для предотвращения перегрева.
• Аккуратно проектируйте схемы с учетом всех интерфейсов и подключения, минимизируя возможные помехи.

Основные технические характеристики

• Архитектура: Цифровой сигнальный процессор с фиксированной/плавающей точкой
• Тактовая частота: 375 МГц
• Память: 488 кБ встроенной ОЗУ, 1.088 МБ ROM
• Интерфейсы: EBI/EMI, Ethernet MAC, Host Interface, I2C, McASP, McBSP, SPI, UART, USB
• Напряжение питания: 1.8 В, 3.3 В (I/O); 1.00 В, 1.10 В, 1.20 В (Core)
• Рабочая температура: от -40°C до +105°C
• Тип корпуса: 361-NFBGA (16x16), Surface Mount

Возможные аналоги

• TMS320C6748 от Texas Instruments: Имеет несколько иные возможности, но также является частью того же семейства DSP.
• TMS320C6745 от Texas Instruments: Более низкая стоимость и несколько уменьшенный набор функций.

Используя TMS320C6746EZWTA3, вы гарантируете своему продукту надежность и высокую производительность, что особенно важно в критически важных приложениях.
