TMS320C6746EZWT4

TMS320C6746EZWT4 от Texas Instruments

Общее описание

TMS320C6746EZWT4 от Texas Instruments — это мощный цифровой сигнальный процессор (DSP), предназначенный для высокоэффективной обработки сигналов. Этот чип объединяет фиксированную и плавающую точку, что позволяет ему выполнять сложные вычисления с высокой точностью и скоростью. DSP семейства TMS320C674x предлагает широкий диапазон возможностей для обработки данных в реальном времени, делая его идеальным для промышленного, медицинского, мультимедийного и других приложений, требующих высокопроизводительных вычислений.

Преимущества

• Высокая производительность: Рабочая частота до 456 МГц обеспечивает быструю обработку данных.
• Гибкость: Комбинированная архитектура фиксированной и плавающей точек расширяет возможности применения.
• Широкий выбор интерфейсов: Поддержка EBI/EMI, Ethernet MAC, Host Interface, I2C, McASP, McBSP, SPI, UART и USB.
• Интегрированная память: Встроенная память с объемом 1.088 МБ ROM и 488 КБ ОЗУ.

Недостатки

• Температурные ограничения: Рабочий температурный диапазон чипа ограничен 0°C до 90°C (TJ), что может потребовать дополнительных мер при экстремальных условиях.
• Сложность разработки: Требует определенных знаний и опыта в области DSP и схемотехники для полноценного использования всех возможностей.

Типовое использование

• Медицинские устройства: Диагностические системы, устройства для мониторинга.
• Аудио/видео устройства: Кодирование и декодирование аудио и видео сигналов.
• Промышленные системы: Контроль и управление процессами, системы автоматизации.
• Коммуникационные устройства: Обработка сигналов, модемы, маршрутизаторы.

Рекомендации по применению

• Обеспечьте адекватное охлаждение и соблюдение температурного режима.
• Используйте соответствующие периферийные устройства и интерфейсы для оптимизации производительности.
• Рассмотрите использование эмуляторов и отладочных плат от Texas Instruments для упрощения разработки и тестирования прототипов.

Основные технические характеристики

• Тип: Фиксированная/плавающая точка
• Интерфейсы: EBI/EMI, Ethernet MAC, Host Interface, I2C, McASP, McBSP, SPI, UART, USB
• Тактовая частота: 456 МГц
• Невозвратимая память: 1.088 МБ ROM
• Встроенная оперативная память: 488 КБ ОЗУ
• Рабочее напряжение I/O: 1.8V, 3.3V
• Рабочее напряжение ядра: 1.00V, 1.10V, 1.20V, 1.30V
• Рабочая температура: 0°C ~ 90°C (TJ)
• Тип монтажа: Поверхностный монтаж (SMT)

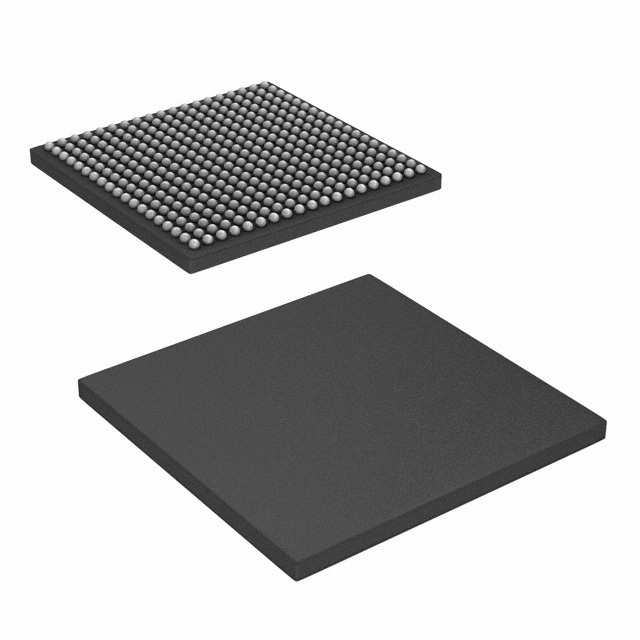

• Корпус/размер: 361-NFBGA (16x16 мм)

Возможные аналоги

• TMS320C6748: Почти аналогичен по функциональности и характеристикам, подходит для тех же задач.
• TMS320C6726: Предоставляет аналогичные функции с некоторыми ограничениями производительности.

Этот DSP является мощным инструментом для разработки высокопроизводительных и функциональных систем обработки сигналов, обеспечивая гибкость и удобство использования для различных приложений.
