TMS320C6713BGDP225

TMS320C6713BGDP225 от Texas Instruments

Общее описание

TMS320C6713BGDP225 — это цифровой сигнальный процессор (DSP) с плавающей точкой от компании Texas Instruments, основанный на архитектуре TMS320C6000. Этот процессор обеспечивает высокую производительность и является оптимальным выбором для реализаций, требующих интенсивных вычислений с плавающей точкой, таких как обработка аудио и видео сигналов, телекоммуникационные системы и аппаратные алгоритмы вывода данных в реальном времени.

Преимущества

• Высокая производительность: Благодаря тактовой частоте 225 МГц, процессор может выполнять множество операций за один цикл, что повышает общую производительность системы.
• Гибкость интерфейсов: Поддержка интерфейсов Host Interface, I2C, McASP и McBSP позволяет легко интегрироваться в различные системы и устройства.
• Богатый набор встроенной памяти: Процессор содержит 264 кБ встроенной памяти, что позволяет осуществлять быстрый доступ к данным и улучшает общую эффективность системы.

Недостатки

• Высокое энергопотребление: Ввиду мощной вычислительной возможности, процессор может потреблять достаточно много энергии, что надо учитывать при проектировании энергоэффективных систем.
• Требовательность к охлаждению: Процессор может перегреваться при высокой нагрузке, что требует эффективного охлаждения.

Типовое использование

• Обработка аудиосигналов: Используется в аудиопроцессорах для высококачественной обработки звука.
• Видеокодирование и декодирование: Применяется в системах видеонаблюдения и мультимедийных устройствах.
• Телекоммуникации: Используется в базовых станциях и радиооборудовании для обработки большого объема данных в реальном времени.
• Медицинские приборы: Применяется в высокоточных медицинских устройствах для обработки сигналов.

Рекомендации по применению

• Питание: Необходимо обеспечить стабильное питание 3.3 В для I/O и 1.26 В для ядра.
• Охлаждение: Рекомендуется использовать радиаторы или системы активного охлаждения для поддержания оптимальной температуры работы.
• Интерфейсы: Внимательно проектируйте соединения интерфейсов для обеспечения надежной связи с другими компонентами системы.

Основные технические характеристики

• Тип процессора: Плавающая точка
• Тактовая частота: 225 МГц
• Интерфейсы: Host Interface, I2C, McASP, McBSP
• Встроенная память: 264 кБ
• Напряжение I/O: 3.30 В
• Напряжение ядра: 1.26 В
• Рабочая температура: 0°C ~ 90°C (TC)
• Тип корпуса: Surface Mount

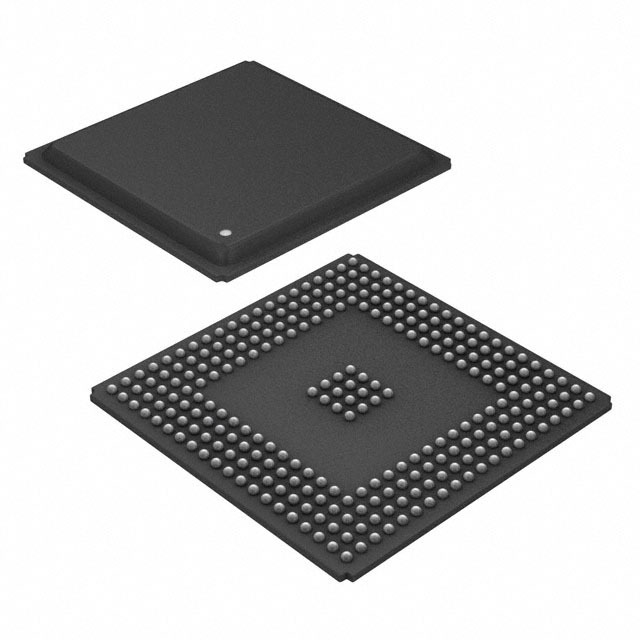

• Корпус / Тип упаковки: 272-BBGA (27x27)

Возможные аналоги

• TMS320C6416T: Альтернативный процессор от Texas Instruments с улучшенными показателями производительности.
• ADSP-TS201S: DSP от компании Analog Devices, например, ADSP-TS201S, который может быть использован в аналогичных задачах.

Этот процессор подходит для создания высокопроизводительных систем с интенсивной обработкой сигналов и является отличным выбором для проектировщиков, работающих в области обработки аудио и видео сигналов, а также телекоммуникационных систем.
