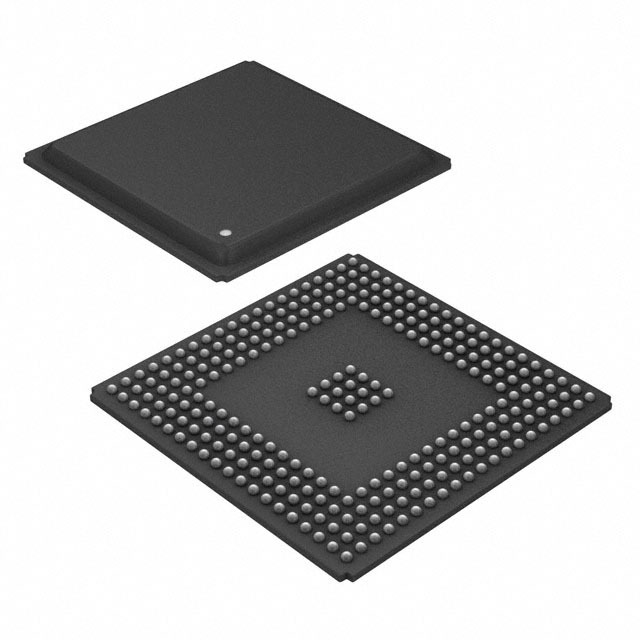

TMS320C6711DZDP200

Описание TMS320C6711DZDP200 от Texas Instruments

Общее описание: TMS320C6711DZDP200 — это высокопроизводительный цифровой сигнальный процессор (DSP) с плавающей точкой от компании Texas Instruments, входящий в семейство TMS320C67x. Этот процессор предназначен для выполнения сложных вычислительных задач в реальном времени с высокой точностью и эффективностью.

Преимущества:

• Высокая производительность благодаря частоте работы до 200 МГц.
• Встроенное 72 кБ ОЗУ для быстрого доступа к данным.
• Широкий набор интерфейсов (Host Interface, McBSP) для гибкости подключения.
• Поддержка вычислений с плавающей точкой, что обеспечивает высокую точность расчетов.
• Повышенная надежность и стабильность работы при температуре до 90°C.

Недостатки:

• Требует внешней энергонезависимой памяти, что может увеличивать сложность схемы.
• Более сложный процесс разработки и отладки по сравнению с микроконтроллерами с фиксированной точкой.

Типовое использование:

• Обработка сигналов в реальном времени.
• Обработка изображений и видеоданных.
• Аудиообработка и генерирование.
• Научные и инженерные расчеты.
• Мощные системы управления и прогнозирования.

Рекомендации по применению:

• Используйте этот процессор в приложениях, где требуется высокая точность вычислений и обработка больших объемов данных в реальном времени.
• Позаботьтесь об охлаждении, чтобы избежать перегрева при интенсивной нагрузке.
• Уделите внимание схемотехническому проектированию для обеспечения стабильного питания и последовательности сигналов.

Основные технические характеристики:

• Тип: Цифровой сигнальный процессор (DSP) с плавающей точкой
• Частота работы: до 200 МГц
• Встроенное ОЗУ: 72 кБ
• Напряжение питания (I/O): 3.30 В
• Напряжение питания ядра: 1.26 В
• Интерфейсы: Host Interface, McBSP
• Рабочая температура: 0°C ~ 90°C (TC)
• Тип корпуса: 272-BGA (27x27 мм)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги:

• TMS320C6713BZWKA200
• ADSP-21369 от Analog Devices
• SM320C6711-EP от Texas Instruments (для военных и аэрокосмических применений)

Заключение

TMS320C6711DZDP200 является мощным и универсальным DSP, идеально подходящим для сложных вычислительных задач в реальном времени с высокой точностью. Этот процессор найдет применение в различных областях, таких как обработка сигналов, видеоданных и управление системами.
