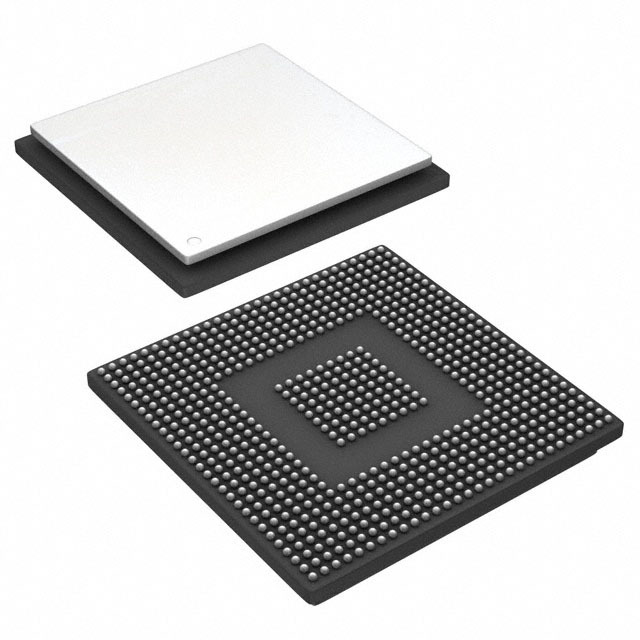

TMS320C6455BCTZ

Описание TMS320C6455BCTZ от Texas Instruments

Общее описание

TMS320C6455BCTZ - это мощный цифровой сигнальный процессор (DSP) от компании Texas Instruments. Он относится к линейке процессоров TMS320C645x и специально разработан для высокопроизводительных приложений обработки сигналов. Этот DSP обладает фиксированной точкой и поддерживает интеграцию с различными интерфейсами, что делает его идеальным для применения в сложных вычислительных задачах.

Преимущества

• Высокая производительность: Тактовая частота до 1 ГГц обеспечивает быструю обработку данных.
• Широкий набор интерфейсов: PCI, I2C, McBSP, UTOPIA и Host Interface.
• Большой объем встроенного ОЗУ: 2,1 МБ встроенной памяти для быстрого доступа к данным.
• Надежность и стабильность: Поддержка работы в широком диапазоне температур (0°C ~ 90°C).

Недостатки

• Требует точного проектирования системы охлаждения из-за высоких тепловых характеристик.
• Высокая сложность интеграции может потребовать глубоких знаний в области цифровой обработки сигналов и встраиваемых систем.

Типовое использование

• Сетевое оборудование: Коммутаторы, маршрутизаторы
• Телекоммуникационные системы: Базовые станции, радиопередатчики
• Мультимедийные приложения: Обработка аудио и видео данных в реальном времени
• Военные и аэрокосмические системы: Системы радиолокации и сонар

Рекомендации по применению

• Использовать систему охлаждения: Рекомендуется разрабатывать решения с учетом активного или пассивного охлаждения для поддержания стабильной работы.
• Проектирование печатных плат: Необходимо тщательно спроектировать разводку схемы с учетом высоких частот и возможных помех.
• Разработка ПО: Для достижения максимальной производительности, рекомендуется использовать специализированные инструменты разработки и библиотеки от Texas Instruments.

Основные технические характеристики

• Тип: Фиксированная точка
• Интерфейсы: Host Interface, I2C, McBSP, PCI, UTOPIA
• Тактовая частота: До 1 ГГц
• Постоянная память: ROM 32 кБ
• Встроенное ОЗУ: 2,1 МБ
• Напряжение ввода/вывода: 1,8 В, 3,3 В
• Напряжение ядра: 1,25 В
• Рабочая температура: 0°C ~ 90°C
• Монтаж: Поверхностный монтаж
• Корпус: 697-BFBGA, FCBGA
• Размер корпуса: 697-FCBGA (24x24)

Возможные аналоги

• TMS320C6457 - более поздняя версия с улучшенными характеристиками.
• TMS320C6748 - вариант с поддержкой как фиксированной, так и плавающей точки для более широких возможностей использования.

Заключение

TMS320C6455BCTZ от Texas Instruments - это высокопроизводительный DSP, идеально подходящий для применения в сложных вычислительных задачах и системах реального времени. Его использование требует тщательного проектирования и высокого уровня знаний в области встраиваемых систем и цифровой обработки сигналов.
