TMS320C6454BZTZ2

Texas Instruments TMS320C6454BZTZ2

Общее описание

Цифровой сигнальный процессор (DSP) TMS320C6454BZTZ2 от компании Texas Instruments представляет собой производительный фиксированноточечный DSP, предназначенный для обработки цифровых сигналов в реальном времени с частотой до 1.2 ГГц. Он используется в системах, требующих высокопроизводительную обработку данных и быструю передачу информации.

Преимущества

• Высокая производительность: Частота до 1.2 ГГц обеспечивает быструю обработку данных.
• Многофункциональный интерфейс: Поддержка различных интерфейсов (Host Interface, I2C, McBSP, PCI, Ethernet MAC) облегчает интеграцию в разнообразные системы.
• Богатый набор периферийных устройств: Встроенная память ROM и RAM, поддержка Ethernet позволяет решать многочисленные задачи без необходимости использования дополнительных компонентов.
• Компактный корпус: Корпус типа 697-FCBGA (24x24) оптимизирует пространство на печатной плате.

Недостатки

• Высокое энергопотребление: Из-за высокой вычислительной мощности и множества поддерживаемых функций возможны высокие затраты на питание.
• Сложность схемотехники: Для успешной интеграции и разработки может требоваться значительная квалификация в области электроники и цифровой обработки сигналов.

Типовое использование

• Системы связи: Используется в базовых станциях, сотовых и иных телекоммуникационных устройствах.
• Обработка изображений и видео: Идеален для применения в системах видеонаблюдения, медицинской диагностики и мультимедийных устройств.
• Военные и аэрокосмические системы: Используется в оборонной и авиационной промышленности для обработки данных в реальном времени.

Основные технические характеристики

• Тип: Цифровой сигнальный процессор с фиксированной точкой
• Тактовая частота: До 1.2 ГГц
• Интерфейсы: Host Interface, I2C, McBSP, PCI, 10/100/1000 Ethernet MAC
• Память на чипе: 32kB ROM
• Объем оперативной памяти: 1.08MB RAM
• Напряжение I/O: 1.2V, 1.5V, 1.8V, 3.3V
• Напряжение ядра: 1.25V
• Рабочая температура: 0°C ~ 90°C
• Тип монтажа: Поверхностный монтаж (SMT)

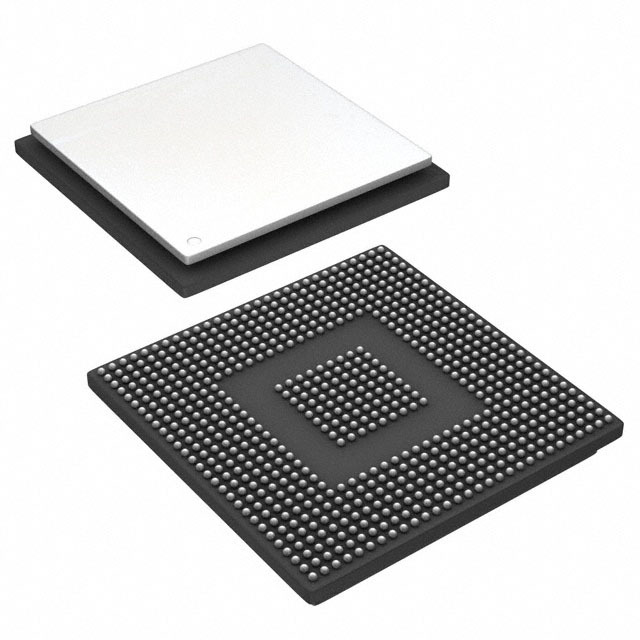

• Корпус: 697-FCBGA (Размер 24x24 мм)

Рекомендации по применению

• Разработку с применением TMS320C6454BZTZ2 рекомендуется вести с использованием специализированных комплектов разработки (SDK) и средств программирования от Texas Instruments.
• Для эффективного использования ресурса энергии необходимо оптимизировать электросхемы и применение линейных регуляторов напряжения.
• Следует обратить внимание на термообработку и охлаждение устройства, так как высокопроизводительные DSP могут выделять значительное количество тепла.

Возможные аналоги

• TMS320C6455: Более производительный процессор от Texas Instruments.
• ADSP-TS201S: Альтернативный процессор от Analog Devices с аналогичными характеристиками.
