Описание компонента TMS320C6421ZWT7 от Texas Instruments

Общее описание

TMS320C6421ZWT7 — цифровой сигнальный процессор (DSP) с фиксированной точкой от Texas Instruments (TI), предназначенный для высокопроизводительных цифровых сигналов. Этот чип особенно хорошо подходит для приложений, требующих высокой скорости обработки данных, включая коммуникационные системы, видеоаналитику и обработку изображений.

Преимущества

• Высокая производительность: Частота процессора 700 МГц обеспечивает быструю обработку данных и высокую производительность.
• Многочисленные интерфейсы: Поддержка HPI, I2C, McASP, McBSP, UART и Ethernet позволяет легко интегрироваться с различными периферийными устройствами.

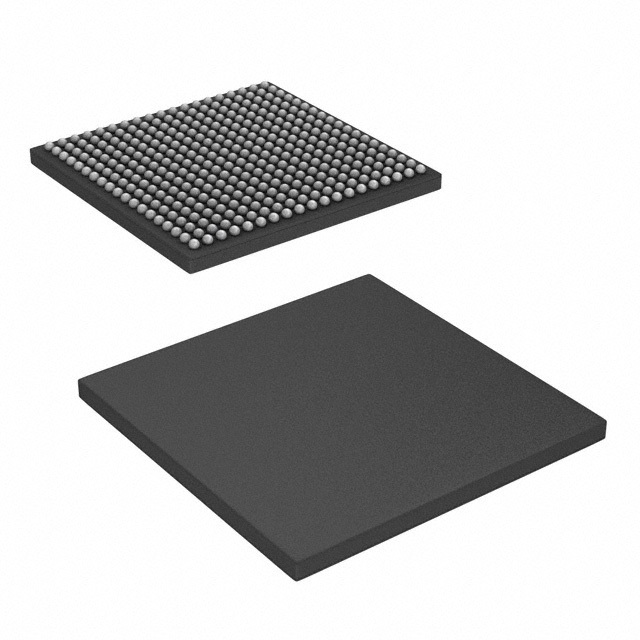

• Компактный размер: Пакет 361-NFBGA (16x16) подходит для компактных устройств и позволяет эффективное использование пространства на плате.
• Интегрированная память: Наличие 96кБ ОЗУ и 64кБ ПЗУ упрощает разработку и минимизирует задержки при доступе к часто используемым данным.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура ограничена значениями от 0°C до 90°C (TJ), что может быть недостаточным для некоторых промышленных приложений.
• Фиксированная точка: Чип не поддерживает операции с плавающей точкой, что ограничивает его использование в некоторых специализированных математических приложениях.

Типовое использование

• Обработка цифрового сигнала: Превосходные характеристики для систем обработки сигналов, таких как сжатие аудио и видео, фильтрация сигналов и т. д.
• Коммуникационные системы: Идеален для использования в сетевых маршрутизаторах и коммутаторах.
• Видеоаналитика: Применяется в системах безопасности и наблюдения для обработки видеопотока в реальном времени.

Рекомендации по применению

• Энергопотребление: Обратите внимание на правильное питание для двух различающихся напряжений, 1.8V/3.3V для I/O и 1.05V или 1.20V для ядра.
• Управление отоплением: Обеспечьте надлежащие условия охлаждения, чтобы поддерживать рабочую температуру в пределах допустимого диапазона.
• Совместимость: Убедитесь, что периферийные устройства и интерфейсы, используемые в вашем проекте, соответствуют поддерживаемым интерфейсам этого процессора.

Основные технические характеристики

• Тип: Фиксированная точка
• Интерфейсы: HPI, I2C, McASP, McBSP, UART, 10/100 Ethernet MAC
• Частота процессора: 700 МГц
• ПЗУ: 64 кБ
• ОЗУ: 96 кБ
• Напряжение I/O: 1.8V, 3.3V
• Напряжение ядра: 1.05V, 1.20V
• Рабочая температура: 0°C - 90°C (TJ)
• Тип корпуса: 361-NFBGA (16x16)

Возможные аналоги

• TMS320C6455: Более мощный DSP с плавающей точкой и широким диапазоном интерфейсов.
• TMS320C6748: Гибридный DSP с фиксированной и плавающей точкой, подходящий для более сложных вычислительных задач.

Этот компонент является отличным выбором для проектов, требующих высокой производительности цифровой обработки сигналов, множества интерфейсов и компактного форм-фактора.
