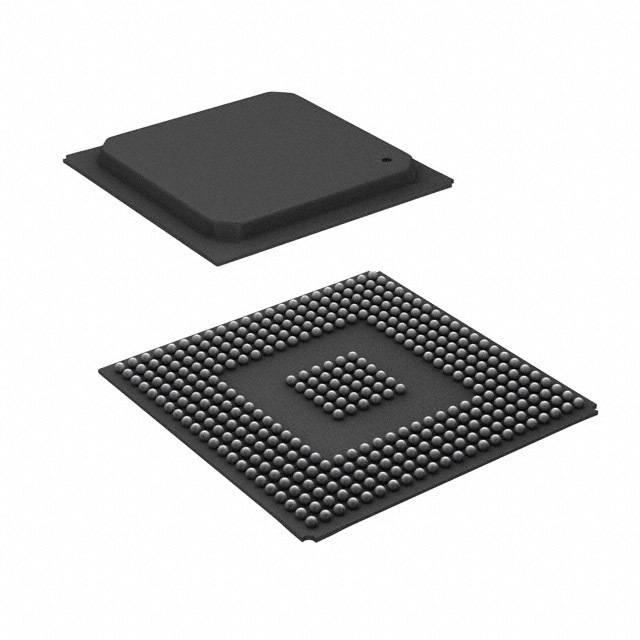

TMS320C6421ZDUQ5 от Texas Instruments

Общее описание

Микропроцессор TMS320C6421ZDUQ5 от компании Texas Instruments является мощным цифровым сигнальным процессором (DSP) с фиксированной точкой, предназначенным для высокопроизводительных приложений обработки сигналов. Обладая тактовой частотой 500 МГц и разнообразными встроенными интерфейсами, этот процессор подходит для широкого спектра задач, включая обработку аудио и видео, телекоммуникации и промышленную автоматизацию.

Преимущества

• Высокая производительность: Тактовая частота 500 МГц обеспечивает быструю и эффективную обработку данных.
• Разнообразные интерфейсы: Поддержка HPI, I2C, McASP, McBSP, UART и 10/100 Ethernet MAC позволяет устройству легко интегрироваться в различные системы.
• Энергоэффективность: Питание с низким напряжением на ядре (1.05V, 1.20V) и периферии (1.8V, 3.3V) снижает общий расход энергии.
• Широкий температурный диапазон: Поддержка температурного диапазона от -40°C до 125°C расширяет возможности использования процессора в промышленных приложениях.

Недостатки

• Сложность интеграции: Требует высокого уровня знаний для эффективного использования всех возможностей.
• Необходимость в охлаждении: При работе на высоких частотах может потребоваться дополнительное охлаждение.

Типовое использование

• Аудио и видео обработка: Подходит для декодирования и кодирования аудиовизуальных данных.
• Телекоммуникации: Может использоваться для обработки сигналов в базовых станциях и сетевых устройствах.
• Промышленная автоматизация: Надежен в использовании в условиях агрессивных температурных режимов.
• Медицинское оборудование: Применим в сложных системах обработки медицинских изображений и сигналов.

Рекомендации по применению

• Планирование системы охлаждения: Учтите теплоотдачу и обеспечьте надлежащую систему охлаждения, особенно в условиях непрерывной работы.
• Обеспечение стабильного питания: Используйте качественные компоненты для обеспечения стабильного питания на заявленных уровнях напряжения.
• Использование средств разработки: Воспользуйтесь библиотеками и средствами разработки от Texas Instruments для ускоренного создания проектов.

Основные технические характеристики

• Тип: Фиксированная точка
• Интерфейсы: HPI, I2C, McASP, McBSP, UART, 10/100 Ethernet MAC
• Тактовая частота: 500 МГц
• Память программ: ROM (64кБ)
• Оперативная память: Встроенная RAM (96кБ)
• Напряжение на входе/выходе: 1.8В, 3.3В
• Напряжение ядра: 1.05В, 1.20В
• Температурный диапазон: от -40°C до 125°C (TJ)
• Монтаж: Поверхностный монтаж (SMT)
• Корпус/Конструкция: 376-BBGA (23x23 мм)

Возможные аналоги

• TMS320C6424 – Более мощный процессор из той же серии.
• ADSP-BF533 – Альтернативный процессор с фиксированной точкой от Analog Devices.
• DSPIC33EP256MU806 – Микроконтроллер с интегрированными DSP-функциями от Microchip.

Этот процессор обеспечивает высокую производительность и гибкость, делая его отличным выбором для сложных задач обработки сигналов.
