TMS320C6414TBZLZ8

TMS320C6414TBZLZ8 от Texas Instruments

Общее описание

TMS320C6414TBZLZ8 — это высокопроизводительный цифровой сигнальный процессор (DSP) с фиксированной точкой от компании Texas Instruments. Этот процессор основан на архитектуре TMS320C64x и предназначен для выполнения сложных цифровых задач с высокой скоростью. Благодаря высокой тактовой частоте и значительному объему внутренней памяти, этот DSP идеально подходит для обработки сигналов в реальном времени, включая обработку видео и аудио, а также для телекоммуникационных приложений.

Преимущества

1. Высокая производительность: Рабочая частота до 850 МГц позволяет обрабатывать большой объем данных в реальном времени.
2. Широкий спектр интерфейсов: Поддержка различных интерфейсов, включая Host Interface, McBSP, PCI и UTOPIA.
3. Мощная внутренняя память: Объем встроенной памяти (ОЗУ) 1,03 МБ.
4. Гибкость применения: Возможность работы при широком диапазоне рабочих температур и напряжений.

Недостатки

1. Снятие с производства: Некоторые поставщики уже прекратили производство данной модели, что может осложнить ее приобретение.
2. Высокий потребляемый ток: Может потребоваться охлаждение для эффективной работы на максимальной частоте.
3. Сложность в разработке: Необходимость глубоких знаний DSP и специфический программный код для полной эксплуатации.

Типовое использование

• Обработка видео и аудио сигналов
• Телекоммуникационные системы
• Промышленные системы управления
• Медицинские устройства для обработки данных

Рекомендации по применению

1. Планирование охлаждения: При проектировании системы следует предусмотреть меры по охлаждению для работы на высоких тактовых частотах.
2. Использование полной функциональности интерфейсов: Полный функционал процессора достигается при использовании всех поддерживаемых интерфейсов.
3. Разработка оптимального ПО: Рекомендуется разрабатывать и оптимизировать программное обеспечение с учетом особенностей архитектуры C64x.

Основные технические характеристики

• Тип: Фиксированная точка
• Интерфейсы: Host Interface, McBSP, PCI, UTOPIA
• Тактовая частота: до 850 МГц
• Внутренняя память: 1,03 МБ ОЗУ
• Напряжение I/O: 3.30 В
• Напряжение ядра: 1.20 В
• Рабочая температура: от 0°C до 90°C (TC)
• Тип монтажа: Поверхностный монтаж (SMD)

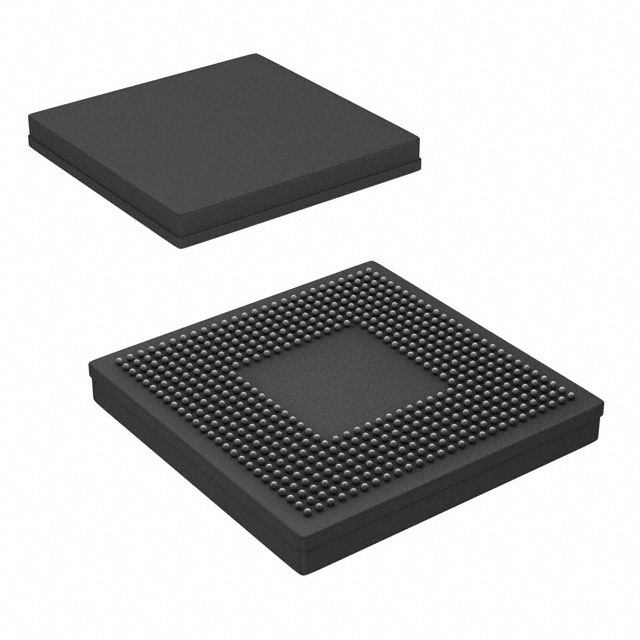

• Корпус: 532-FCBGA (23x23 мм)

Возможные аналоги

• TMS320C6415 от Texas Instruments
• TMS320C6416 от Texas Instruments
• ADSP-21489 от Analog Devices (сравним по производительности, но с другими характеристиками)

Заключение

TMS320C6414TBZLZ8 — это мощный DSP с фиксированной точкой, подходящий для широкого спектра приложений, требующих высокой производительности. Несмотря на некоторые ограничения и сложности в разработке, он предоставляет значительные возможности для обработки сигналов в реальном времени.
