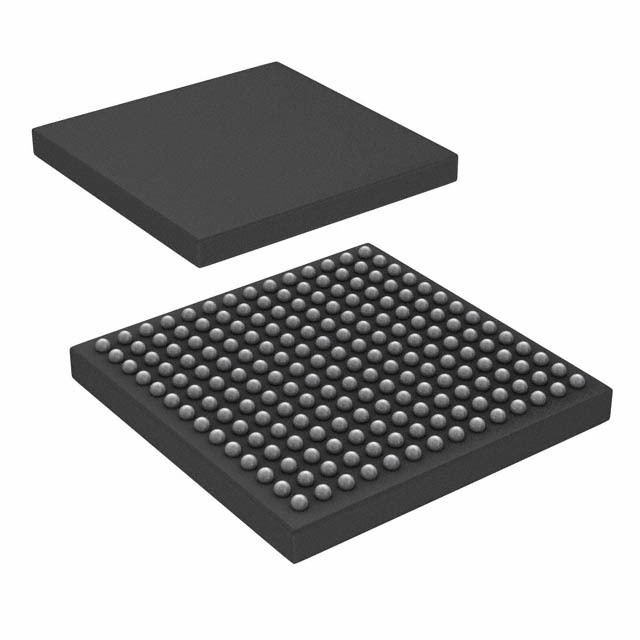

TMS320C5515AZCH12 от Texas Instruments

Общее описание

TMS320C5515AZCH12 — это цифровой сигнальный процессор (DSP) фиксированной точности от компании Texas Instruments, который входит в серию TMS320C55x. Этот процессор разработан для выполнения задач цифровой обработки сигнала с высокой производительностью и малым потреблением электроэнергии. Благодаря широкому набору периферийных интерфейсов, данный чип идеально подходит для различных встроенных систем.

Преимущества

• Высокая производительность: Процессор работает на частоте до 120 МГц.
• Низкое энергопотребление: Отличная энергоэффективность, что позволяет использовать его в портативных устройствах.
• Широкий набор интерфейсов: Поддержка EBI/EMI, I2C, I2S, MMC/SD, SPI, UART/USART и USB.
• Компактный корпус: Удобный для монтажа корпус 196-NFBGA с размерами 10x10 мм.

Недостатки

• Ограниченное количество встроенной памяти: Хотя 320 КБ ОЗУ и 128 КБ ПЗУ часто хватает, в некоторых приложениях может потребоваться внешняя память.
• Чувствительность к температурным условиям: Рабочий температурный диапазон ограничен от -10°C до 70°C, что может быть недостатком для некоторых промышленных применений.

Типовое использование

• Приложения цифровой обработки сигналов.
• Аудиоустройства, такие как цифровые диктофоны и аудиоплееры.
• Портативные медицинские устройства.
• Приложения, требующие низкую мощность и широкий набор интерфейсов.

Рекомендации по применению

• Для оптимальной работы следует обеспечить надлежащее охлаждение и защиту от перегрева.
• Внимательно следите за соблюдением всех технических характеристик, чтобы избежать ошибок при проектировании схем.
• Размещение дополнительных компонентов, таких как стабилизаторы напряжения и конденсаторы фильтрации, поможет снизить шум и повысить стабильность работы.

Основные технические характеристики

• Интерфейсы: EBI/EMI, I2C, I2S, MMC/SD, SPI, UART/USART, USB
• Частота тактового генератора: 120 МГц
• Неволатильная память: 128 КБ ПЗУ
• ОЗУ на кристалле: 320 КБ
• Напряжение ввода/вывода: 1.8V, 2.5V, 2.8V, 3.3V
• Напряжение ядра: 1.30V
• Температура эксплуатации: от -10°C до 70°C (ТС)
• Тип монтажа: Поверхностный монтаж
• Корпус/Форм-фактор: 196-LFBGA (10x10 мм)

Возможные аналоги

• TMS320C5514AZCH12: Аналогичен по функционалу, но с меньшим объемом встроенной памяти.
• ADSP-BF592 от Analog Devices: Черныйфин Series DSP с похожими характеристиками, но различиями в архитектуре и интерфейсах.
• MSP430F5529 от Texas Instruments: Альтернативное решение с меньшей производительностью, но большей энергоэффективностью.

Мы надеемся, что это описание поможет вам лучше понять характеристики и возможности TMS320C5515AZCH12, а также принять обоснованное решение при выборе компонента для вашего проекта.
