TMC5130-EVAL

TMC5130-EVAL от Analog Devices / Maxim Integrated

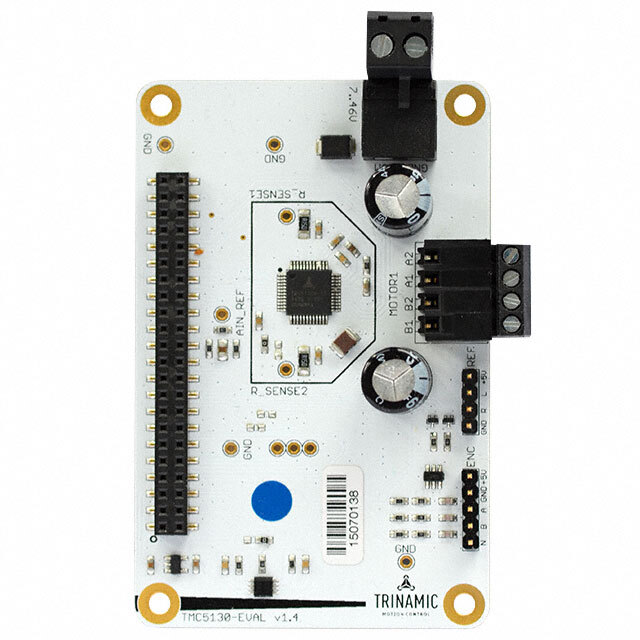

Общее описание: TMC5130-EVAL – это оценочная плата для микросхемы TMC5130, предназначенная для контроля и привода шаговых двигателей. Она предоставляет разработчикам удобный способ тестирования и отладки функций микросхемы, а также оценки её производительности в реальных приложениях.

Преимущества:

• Простота использования: Интуитивно понятный интерфейс для быстрой настройки и управления.
• Высокая интеграция: Содержит все необходимые компоненты для создания системы управления шаговым двигателем.
• Точная настройка: Позволяет точно настроить параметры драйвера для достижения оптимальной производительности.
• Гибкость: Поддерживает широкий диапазон напряжений и токов, подходящих для различных типов двигателей.

Недостатки:

• Стоимость: Может быть дороже простых решений без функции оценки.
• Размер: Более крупные размеры платы могут быть неудобны для применения в компактных устройствах.

Типовое использование:

• Прототипирование и разработка: Идеально подходит для разработчиков, работающих над проектами, требующими управления шаговыми двигателями.
• Образовательные цели: Может быть использована для обучения студентов базовым и продвинутым методам управления двигателями.
• Протестировать системы управления: Позволяет оценить работу микросхемы в различных режимах и условиях.

Рекомендации по применению:

• Используйте данную плату для отладки и тестирования перед интеграцией TMC5130 в конечное устройство.
• Обязательно следуйте документации и схемам подключения, предоставленным производителем, чтобы избежать повреждения компонентов.
• Подберите соответствующий шаговый двигатель, который соответствует техническим характеристикам TMC5130-EVAL.

Основные технические характеристики:

• Поддерживаемая микросхема: TMC5130
• Управление: SPI-интерфейс
• Напряжение питания: 4.75 В - 26 В
• Ток: До 1.2 А на моточную фазу (3 А пиковый)
• Интерфейс: UART, USB
• Поддержка функций: СтелсЧоп (StealthChop), СпредЦикл (SpreadCycle), МикроШАГ (MicroPlyer)
• Температурный диапазон: -40°C до +125°C

Возможные аналоги:

• TMC2130-EVAL: Аналогичная оценочная плата для другой микросхемы управления двигателями от той же компании.
• DRV8825EVM: Оценочная плата от Texas Instruments для шаговых двигателей.
• A4988 Stepper Motor Driver Carrier: Популярный драйвер шаговых двигателей от Allegro Microsystems.

Используйте оценочную плату TMC5130-EVAL для более глубокого понимания возможностей и функций микросхемы TMC5130 и для точной настройки управления шаговыми двигателями в ваших проектах.
