TMC5072-LA-T

TMC5072-LA-T от Analog Devices / Maxim Integrated

Общее описание

TMC5072-LA-T – это высокоэффективный драйвер для двухбиполярных шаговых двигателей, обеспечивающий плавное управление с высоким разрешением вплоть до микрошага 1/256. Это интегральная микросхема, использующая технологию Power MOSFET, и поддержка интерфейсов SPI и Step/Direction для упрощенного управления.

Преимущества

• Высокое микрошаговое разрешение: Технология высокого разрешения в 1/256 шага обеспечивает плавное и точное управление двигателем.
• Интегрированные МОП-транзисторы: Для упрощения схемы и повышения надежности.
• Широкий диапазон питания: Работает при напряжении от 5.5В до 26В, что расширяет область применения.
• Защита и мониторинг: Встроенные функции защиты и мониторинга позволяют безопасно эксплуатировать устройство.

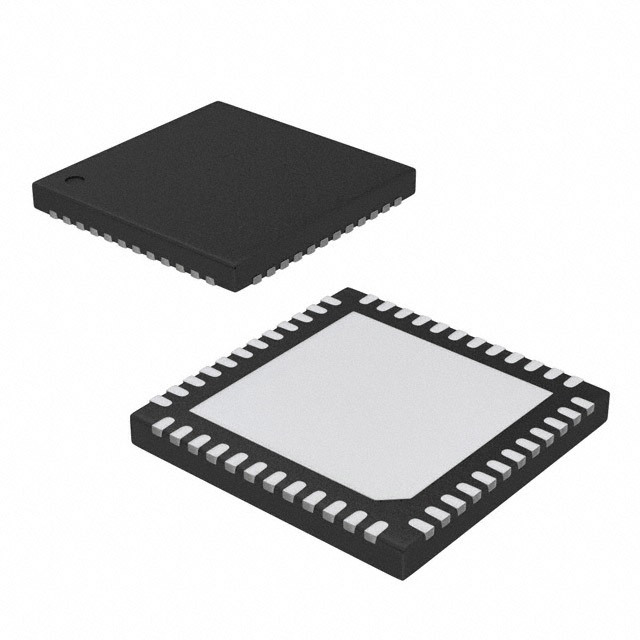

• Компактный форм-фактор: Корпус 48-QFN (7мм x 7мм) для удобного монтажа на печатную плату.

Недостатки

• Требования к тепловому управлению: В условиях высокой нагрузки может потребоваться дополнительное охлаждение.
• Сложность настройки: Для полного использования возможностей может понадобиться тщательная настройка и калибровка.

Типовое использование

• Прецизионные и метрологические приборы
• Робототехника и CNC-машины
• Медицинское оборудование
• Аэрокосмические приложения
• 3D-принтеры

Рекомендации по применению

• Печатная плата: Разработайте печатную плату с достаточной теплоотводящей поверхностью.
• Защита: Учтите возможности интегрированных защитных функций, таких как защита от перегрева и короткого замыкания.
• Фильтрация питания: Используйте конденсаторы для фильтрации питания, чтобы уменьшить шум и колебания.
• Симуляция и тестирование: Применяйте симуляционные инструменты для моделирования работы в различных режимах перед финальной интеграцией.

Основные технические характеристики

• Тип двигателя: Биполярный шаговый двигатель
• Функция: Полностью интегрированный драйвер
• Конфигурация выхода: Полумост (8)
• Интерфейс: SPI, Step/Direction
• Технология: Power MOSFET
• Разрешение шага: 1 ~ 1/256
• Ток на выходе: 1.1А
• Напряжение питания: 5.5В ~ 26В
• Рабочая температура: -40°C ~ 125°C (TJ)
• Корпус: 48-QFN (7x7)

Возможные аналоги

• A3989 от Allegro MicroSystems - Драйвер для двухбиполярных шаговых двигателей с 16-микрошагами.
• DRV8825 от Texas Instruments - Драйвер для шаговых двигателей с разрешением вплоть до 1/32.
• TB67S109AFTG от Toshiba - Драйвер для шаговых двигателей с режимом 1/32 шага.

Благодаря своей функциональности и отличным характеристикам, TMC5072-LA-T идеально подойдет для высокоточных приложений, требующих надежного и динамичного управления шаговыми двигателями.
