TMC5062-LA-T

TMC5062-LA-T от Analog Devices / Maxim Integrated

Общее описание

TMC5062-LA-T - это интегральная схема драйвера для двухшаговых (биполярных) шаговых двигателей, выпущенная компанией Analog Devices / Maxim Integrated. Компонент включает в себя полностью интегрированный драйвер и контроллер мощности и управления. Использование технологии Power MOSFET обеспечивает высокую производительность и эффективность работы.

Преимущества

• Полная интеграция: Компонент сочатет в себе функции драйвера и контроллера, что упрощает проектирование схем.
• Высокая точность: Поддержка деления шага до 1/256 обеспечивает высокоточное управление шаговыми двигателями.
• Гибкий интерфейс: Поддерживаются интерфейсы RS-232 и SPI для легкой интеграции с микроконтроллерами и другими управляющими устройствами.
• Компактность: Ультратонкий корпус 48-QFN (7x7) упрощает монтаж и уменьшает занимаемое пространство на плате.

Недостатки

• Ограниченный рабочий ток: Максимальный выходной ток составляет 1.1А, что может быть недостаточно для некоторых высокомощных приложений.
• Температурные ограничения: Рабочий температурный диапазон от -40°C до 125°C (TJ) может потребовать дополнительного охлаждения в условиях повышенных температур.

Типовое использование

• Промышленные приводные системы
• 3D-принтеры
• Оборудование автоматизации
• Усилители мощности
• Робототехника

Рекомендации по применению

• Правильная регулировка напряжения питания и нагрузки: Компонент поддерживает напряжение питания от 3.3V до 5.5V и напряжение нагрузки от 4.57V до 20V. Важно учитывать данные параметры при проектировании схемы.
• Обеспечение охлаждения: При использовании максимального выходного тока целесообразно применять радиаторы или другие методы охлаждения для предотвращения перегрева.
• Соблюдение спецификации интерфейсов: Интеграция с микроконтроллерами требует корректного подключения по интерфейсам RS-232 или SPI.

Основные технические характеристики

• Тип двигателей: Биполярные шаговые
• Конфигурация выхода: Полумост (8)
• Интерфейс: RS-232, SPI
• Технология: Power MOSFET
• Разрешение шага: от 1 до 1/256
• Выходной ток: 1.1A
• Напряжение питания: 3.3V ~ 5.5V
• Напряжение нагрузки: 4.57V ~ 20V
• Рабочая температура: -40°C ~ 125°C (TJ)
• Монтаж: Поверхностный

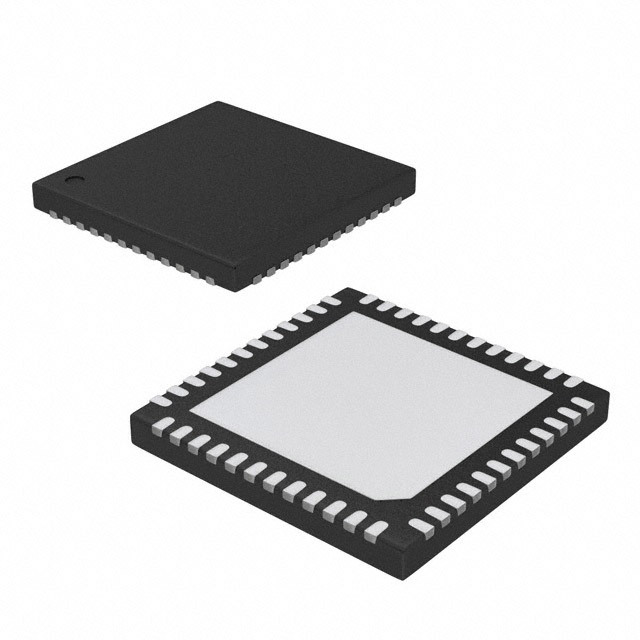

• Корпус: 48-VFQFN Exposed Pad, 48-QFN (7x7)

Возможные аналоги

• DRV8825 от Texas Instruments: поддерживает двунаправленные шаговые двигатели и имеет схожие характеристики.
• A4988 от Allegro MicroSystems: аналог для двунаправленного управления шаговыми двигателями, но с несколько меньшими характеристиками по току и напряжению.
