TMC429-PI24

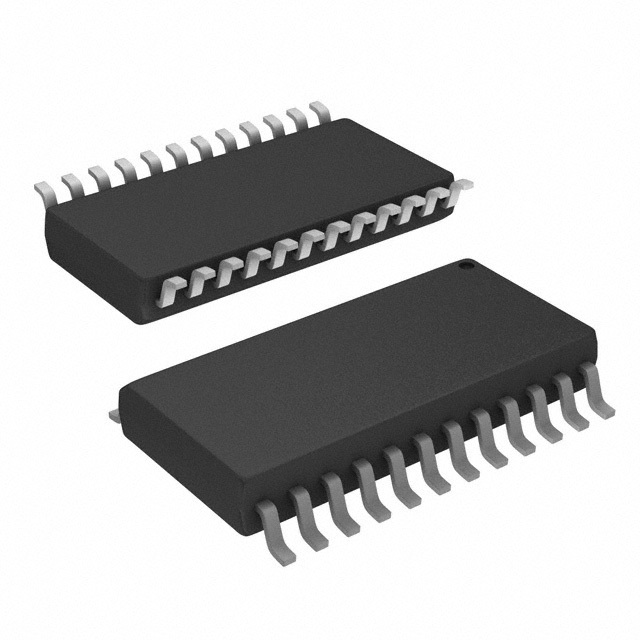

TMC429-PI24 от Analog Devices / Maxim Integrated

Общее описание

TMC429-PI24 — это высокоинтегрированный CMOS контроллер двигателей, предназначенный для управления шаговыми моторами. Основное назначение этого компонента — управление коммутацией и направлением движения моторов с использованием интерфейса SPI. Это устройство идеально подходит для точного позиционирования и управления двигателями благодаря поддержке разрешения до 1/64 шага.

Преимущества

• Высокое разрешение: Поддержка микрошагов до 1/64 шага.
• Удобный интерфейс: Коммуникация с помощью интерфейса SPI для легкой интеграции в различные системы.
• Широкий диапазон температур: Рабочая температура от -40°C до +105°C, что позволяет использовать его в жестких условиях.
• Компактный корпус: Поставляется в корпусе 24-SOP, что облегчает монтаж на плату и экономит место.

Недостатки

• Требует внешних драйверов: Сам по себе контроллер не обеспечивает полный контроль над двигателем и требует подключения внешних драйверов.
• Ограничение по напряжению: Рабочее напряжение питания ограничено диапазоном 3.3V ~ 5V, что может потребовать преобразователей при использовании в системах с другими уровнями напряжений.

Типовое использование

• Прецизионные шаговые приводы
• 3D принтеры
• Автоматизированные системы сборки и тестирования
• Медицинское оборудование
• Настольные электрические приборы

Рекомендации по применению

• Используйте внешний драйвер двигателей для полного управления.
• Внимательно выбирайте компоненты питания, чтобы обеспечить стабильное напряжение в диапазоне 3.3V ~ 5V.
• Защищайте интерфейсы от электростатических разрядов (ESD) для предотвращения повреждения устройства.
• Разместите контроллер на печатной плате с учетом требований к тепловому режиму работы.

Основные технические характеристики

• Тип двигателя: Биполярный шаговый мотор
• Функция: Управление коммутацией и направлением
• Выходная конфигурация: SPI, Step/Direction
• Технология: CMOS
• Разрешение шага: 1 ~ 1/64
• Напряжение питания: 3.3V ~ 5V
• Диапазон рабочих температур: -40°C ~ 105°C
• Корпус: 24-SOIC (0.295", 7.50mm Width)

Возможные аналоги

• TMC2660-PA от Trinamic: Универсальный драйвер для биполярных шаговых двигателей с поддержкой микрошагов до 1/256 шага.
• DRV8825 от Texas Instruments: Драйвер шаговых двигателей с устойчивостью к высоким токам и поддержкой микрошагов до 1/32 шага.
• A4988 от Allegro MicroSystems: Драйвер шаговых двигателей с аналогичными характеристиками, популярный в 3D принтерах и системах ЧПУ.
