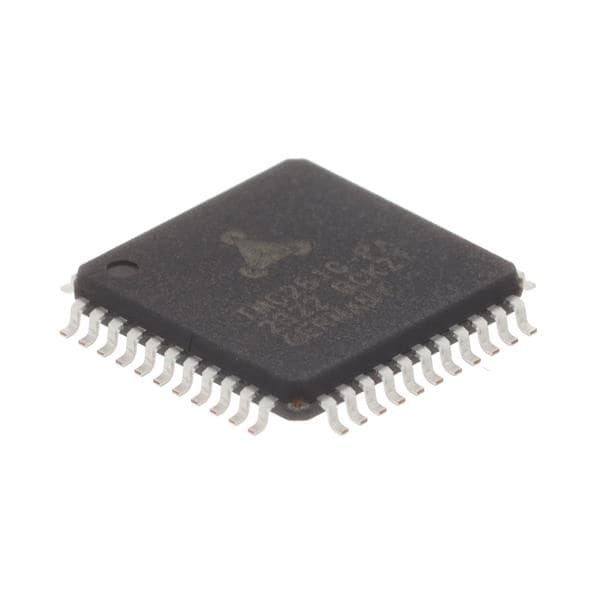

TMC261C-PA от Analog Devices / Maxim Integrated

Общее описание

TMC261C-PA - это интегральная микросхема драйвера шагового двигателя от Analog Devices и Maxim Integrated, которая предоставляет полный комплект управления и силового интерфейса для биполярных шаговых двигателей. Этот драйвер поддерживает диапазон входного напряжения от 5 до 60 В и обеспечивает ток до 2 А на фазу. TMC261C-PA характеризуется поддержкой интерфейсов SPI и Step/Direction, что делает его идеальным выбором для различных применений, требующих точного позиционирования и управления двигателем.

Преимущества

• Высокая точность: Поддержка микрошагов до 256 шагов позволяет достичь высокой точности управления двигателем.
• Энергосбережение: Технология CoolStep оптимизирует потребляемый ток в зависимости от нагрузки, снижая тепловыделение и энергопотребление.
• Безопасность: StallGuard2 обеспечивает защиту от заклинивания и перегрузок.
• Эффективность: Технология SpreadCycle обеспечивает минимальные электромагнитные помехи и улучшает плавность работы двигателя.

Недостатки

• Сложность интеграции: Для полной реализации всех возможностей драйвера потребуется настройка и программирование через интерфейс SPI.
• Стоимость: Высокая функциональность и особенности могут отразиться на цене компонента.

Типовое использование

1. ЧПУ станки: Высокая точность и надежность делают этот драйвер отличным выбором для использования в станках с числовым программным управлением.
2. 3D-принтеры: Поддержка высокоточных микрошагов и энергоэффективность делают его идеальным для 3D-принтеров.
3. Робототехника: Надежные функции управления и защиты позволяют использовать драйвер в роботизированных системах.

Рекомендации по применению

• Правильное охлаждение: Для обеспечения долгого срока службы и надежной работы рекомендуется использовать радиаторы или системы активного охлаждения.
• Оптимизация настройки: Внимательно настройте параметры через интерфейс SPI для достижения наилучших результатов.
• Защита от перегрузки и короткого замыкания: Используйте дополнительные схемы защиты для предотвращения повреждений микросхемы.

Основные технические характеристики

• Тип двигателя: Шаговый, биполярный
• Ток на выходе: До 2 А на фазу
• Напряжение питания: От 3 В до 5.25 В
• Напряжение нагрузки: От 9 В до 59 В
• Интерфейсы: SPI, Step/Direction
• Разрешение шага: От 1 до 256 микрошагов
• Диапазон рабочих температур: От -40°C до 125°C (Tj)
• Корпус: 44-PQFP (10x10 мм)

Возможные аналоги

• TMC2209 от Trinamic: Другой драйвер шагового двигателя с поддержкой UART интерфейса и аналогичных функций.
• DRV8825 от Texas Instruments: Альтернативный драйвер с некоторыми схожими характеристиками, но менее продвинутым функционалом.

TMC261C-PA является мощным и надежным решением для управления шаговыми двигателями, предоставляя отличную точность, защиту и эффективность для широкого спектра применений.
