TMC249A-SA

TMC249A-SA от Analog Devices / Maxim Integrated

Общее описание

TMC249A-SA – это микросхема драйвера шаговых двигателей с двухфазной архитектурой, разработанная для управления биполярными шаговыми двигателями. Она использует технологию HVCMOS и обеспечивает точный контроль и управление двигателем через интерфейс SPI, что позволяет добиться высокой точности и гибкости в применении.

Преимущества

• Высокая точность управления: разрешение шага вплоть до 1/64 позволяет достичь максимальной точности в управлении шаговым двигателем.
• Интерфейс SPI: обеспечивает удобство интеграции и управления микросхемой через последовательный интерфейс.
• Широкий диапазон напряжения питания: допускает работу в диапазоне 3.3В – 5.5В, что делает её универсальной для различных проектов.
• Устойчивая работа при высоких температурах: рабочий диапазон температур составляет от -25°C до 125°C, что подходит для применения в сложных условиях.

Недостатки

• Требуется интерфейс SPI: может потребовать дополнительных компонентов для работы в системах, не оснащенных этим интерфейсом.
• Эффективность ограничена входным напряжением: напряжение питания ограничено до 5.5В, что может быть недостаточным для некоторых высокоэнергетичных приложений.

Типовое использование

• Робототехника: управление шаговыми двигателями в роботизированных системах.
• Автоматизация производства: контроль двигателей в системах автоматизации и станках ЧПУ.
• Принтеры и сканеры: использование в современных принтерах и сканерах для точного позиционирования.

Рекомендации по применению

• Адекватное охлаждение: в условиях высоких рабочих температур следует обеспечить эффективное охлаждение микросхемы.
• Защита от перенапряжения: использовать защитные схемы для предотвращения повреждений от скачков напряжения.
• Интерфейсное соединение: для надежной работы необходимо обеспечить качественное соединение с SPI-интерфейсом устройства управления.

Основные технические характеристики

• Тип двигателя: Биполярный шаговый двигатель
• Функция: Управление коммутацией и направлением
• Конфигурация выхода: Пре-драйвер - полумост (4)
• Разрешение шага: 1 ~ 1/64
• Интерфейс: SPI
• Технология: HVCMOS
• Напряжение питания: 3.3В ~ 5.5В
• Рабочая температура: от -25°C до 125°C
• Тип монтажа: Поверхностный монтаж

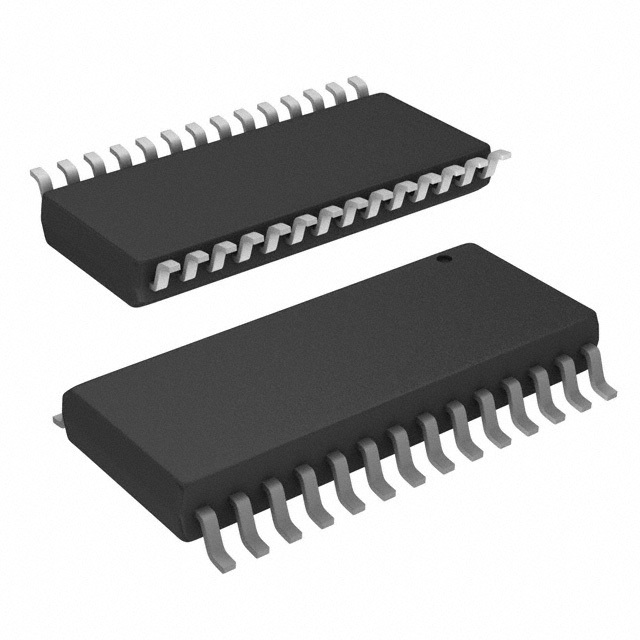

• Корпус: 28-SOIC (ширина 7.50 мм)

Возможные аналоги

• DRV8825 от Texas Instruments: для похожих применений с дополнительными функциями.
• A4988 от Allegro MicroSystems: еще один популярный драйвер шаговых двигателей.

Это описание ориентировано на инженеров и разработчиков, занимающихся проектированием и оптимизацией систем с использованием шаговых двигателей.
