TMC249A-LA

TMC249A-LA от Analog Devices / Maxim Integrated

Общее описание: TMC249A-LA — это двухфазный драйвер шагового двигателя с микрошагом, разработанный компанией Analog Devices / Maxim Integrated. Этот интегральный драйвер базируется на технологии HVCMOS и позволяет управлять степперными двигателями с высокой точностью и эффективностью благодаря поддержке разрешения микрошагов до 1/64.

Преимущества:

• Высокая точность: Поддержка микрошагов до 1/64 для плавного и точного управления.
• Интерфейс SPI: Обеспечивает удобную интеграцию и управление драйвером.
• Широкий диапазон напряжений: Поддерживает напряжение питания от 3.3V до 5.5V.

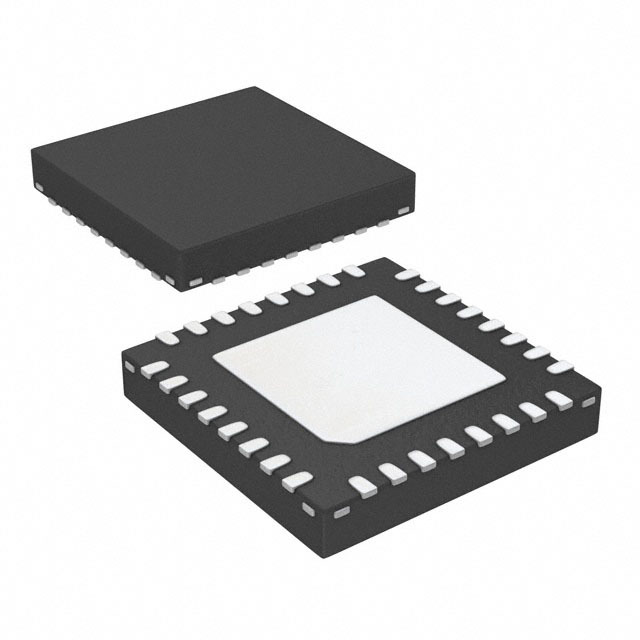

• Компактный корпус: Представлен в корпусе 32-QFN (7x7 мм), что облегчает интеграцию в различные устройства и экономит место на печатной плате.

Недостатки:

• Требует внешних компонентов: Для полноценной работы необходимы дополнительные пассивные компоненты для фильтрации и защиты.
• Высокая стоимость: Может быть дороже по сравнению с более простыми драйверами шаговых двигателей.

Типовое использование:

• Автоматика: Применяется в системах автоматизации и контроля движения.
• 3D-принтеры: Используется для точного позиционирования шаговых двигателей.
• Робототехника: Применяется в системах управления движением роботов.
• Медицинское оборудование: Используется в устройствах, требующих высокой точности позиционирования.

Рекомендации по применению:

• Используйте фильтрацию питания: Обеспечьте качественную фильтрацию питания для предотвращения колебаний и помех.
• Продумайте систему охлаждения: Для поддержки стабильной работы при высоких нагрузках обеспечьте адекватное теплоотведение.
• Четко спроектируйте печатную плату: Минимизируйте длину токопроводящих дорожек и тщательно разводите сигнальные и силовые слои для уменьшения шумовых наводок и улучшения сигнализации.

Основные технические характеристики:

• Тип двигателей: Двухфазные степперы (биполярный режим)
• Интерфейс: SPI
• Технология: HVCMOS
• Разрешение микрошагов: От 1 до 1/64
• Напряжение питания (VCC): 3.3V ~ 5.5V
• Температура эксплуатации: -25°C ~ 125°C
• Корпус: 32-QFN (7x7 мм)

Возможные аналоги:

• DRV8825 от Texas Instruments: Также поддерживает управление шаговыми двигателями и имеет сопоставимые характеристики.
• A4988 от Allegro MicroSystems: Широко используемый драйвер шагового двигателя с поддержкой микрошагов.
• L6470 от STMicroelectronics: Драйвер шагового двигателя с цифровым управлением.

TMC249A-LA предлагает высокую точность и надежность, что делает его идеальным выбором для приложений, требующих точного и плавного управления движением.
