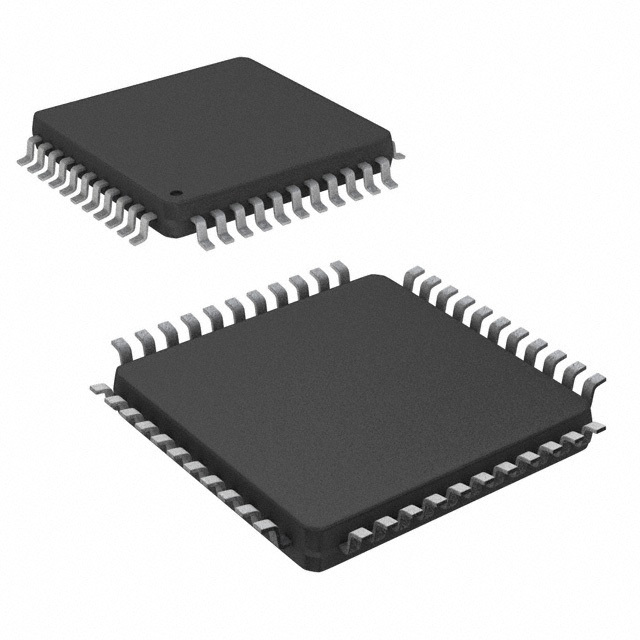

TMC246B-PA

TMC246B-PA от Analog Devices / Maxim Integrated

Общее описание: TMC246B-PA - это драйвер шагового двигателя с биполярным управлением, разработанный компанией Analog Devices / Maxim Integrated. Он использует продвинутую технологию HVCMOS и поддерживает управление через интерфейс SPI. Этот драйвер предназначен для высокоточной и энергоэффективной работы при напряжении питания от 3 до 5.5 В и нагрузочном напряжении до 34 В.

Преимущества:

• Поддержка различных разрешений шага: 1, 1/2, 1/4, 1/8, 1/16.
• Высокая энергоэффективность благодаря использованию технологии HVCMOS.
• Надежная работа при широком диапазоне температур.
• Полностью интегрированная система управления и силового каскада.
• Компактный корпус 44-PQFP (10x10).

Недостатки:

• Ограниченный ток выхода до 1.5 А.
• Требует точного проектирования схемы для обеспечения стабильной работы при высоких частотах.

Типовое использование:

• Робототехника.
• 3D-принтеры.
• Системы автоматизации.
• Прецизионные позиционные системы.

Рекомендации по применению:

• Убедитесь, что напряжение питания находится в пределах 3-5.5 В для обеспечения стабильной работы.
• При проектировании печатной платы обеспечьте надлежащую термическую разводку для эффективного отвода тепла.
• Используйте соответствующий драйвер и контроллер для синхронизации с SPI-интерфейсом.

Основные технические характеристики:

• Тип двигателя: Биполярный шаговый.
• Напряжение питания: 3В ~ 5.5В.
• Нагрузочное напряжение: 7В ~ 34В.
• Максимальный выходной ток: 1.5А.
• Интерфейс: SPI.
• Корпус: 44-PQFP (10x10).
• Рабочая температура: -40°C ~ 140°C (TJ).
• Конфигурация выхода: Полумост (4).

Возможные аналоги:

• DRV8825 от Texas Instruments.
• A4988 от Allegro MicroSystems.
• L6208 от STMicroelectronics.

TMC246B-PA является высокоэффективным драйвером шагового двигателя и подходит для широкого спектра применений, требующих точного контроля и высокой надежности.
