TMC239A-SA

TMC239A-SA от Analog Devices / Maxim Integrated

Общее описание

TMC239A-SA — это высоковольтный двухфазный драйвер шагового двигателя на основе HVCMOS-технологии, предоставляющий высокую производительность и гибкость управления. Этот драйвер предназначен для работы с различными типами биполярных шаговых двигателей и обеспечивает плавное управление движением благодаря интеграции различных микрошаговых режимов.

Преимущества

• Высокая производительность: Поддержка микрошагов до 1/16 обеспечивает плавное и точное управление вращением двигателя.
• Широкий диапазон напряжения питания: Возможность работы при напряжении от 3.3V до 5.5V для логики и от 7V до 34V для нагрузки.
• Надежность: Работа при температуре от -25°C до +125°C делает данный драйвер применимым в различных условиях эксплуатации.
• Интерфейс SPI: Обеспечивает простое подключение и управление драйвером через стандартный интерфейс SPI.

Недостатки

• Повышенные времена отклика: В некоторых случаях использование HVCMOS-технологии может приводить к увеличению времени отклика.
• Необходимость дополнительного охлаждения: При высокой нагрузке может потребоваться дополнительное охлаждение.

Типовое использование

• Управление шаговыми двигателями в автоматизации и робототехнике.
• Применение в системах ЧПУ (системы управления числовым программным обеспечением).
• Медицинское оборудование, требующее точного позиционирования.
• Промышленные автомеханизмы и сборочные линии.

Рекомендации по применению

• Экранирование и заземление: Для минимизации электромагнитных помех рекомендуется экранировать и заземлить соответствующие линии.
• Использование охлаждающих поверхностей: При проектировании термоуправления для более высокой нагрузки рекомендуется предусмотреть дополнительные охлаждающие поверхности.
• Конденсаторы фильтрации: Для стабилизации питания рекомендуется использовать конденсаторы фильтрации близко к выводам питания.

Основные технические характеристики

• Тип двигателя: Биполярный шаговый
• Функции: Коммутация, управление направлением
• Конфигурация выхода: Предусилитель - полумост (4)
• Интерфейс: SPI
• Технология: HVCMOS
• Разрешение шагов: 1, 1/2, 1/4, 1/8, 1/16
• Напряжение питания: 3.3V ~ 5.5V (логика), 7V ~ 34V (нагрузка)
• Температура эксплуатации: -25°C ~ +125°C
• Тип монтажа: Поверхностный монтаж (SMD)

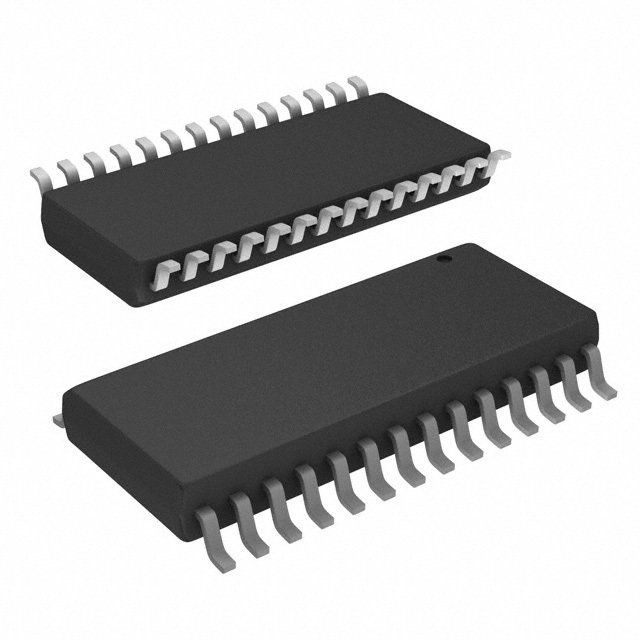

• Корпус: 28-SOIC (0.295", 7.50mm Width)

Возможные аналоги

• DRV8825 от Texas Instruments: Также поддерживает управление двухфазными биполярными шаговыми двигателями.
• A4988 от Allegro Microsystems: Популярный драйвер шаговых двигателей с поддержкой микрошагов до 1/16.
• L298N от STMicroelectronics: Двуканальный драйвер для управления шаговыми и двунаправленными двигателями.

Заключение

TMC239A-SA от Analog Devices / Maxim Integrated является мощным и надежным решением для управления шаговыми двигателями, подходящим для широкого спектра приложений. Благодаря поддержке различных режимов микрошагов и интерфейсу SPI, данное устройство обеспечивает точное и плавное управление движением.
