TMC2226-BOB

TMC2226-BOB от Analog Devices / Maxim Integrated

Общее описание

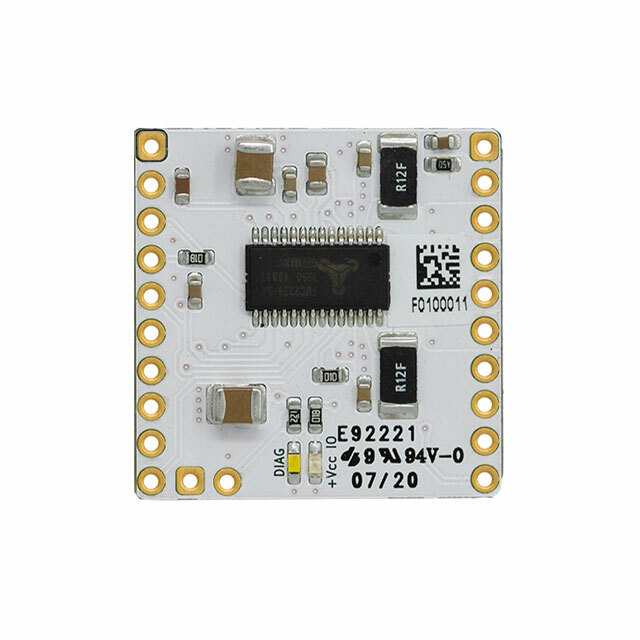

Отладочная плата TMC2226-BOB разработана для простого и удобного тестирования и оценки возможностей эффективного драйвера шаговых моторов TMC2226 от компании Analog Devices / Maxim Integrated. Этот драйвер характеризуется низким уровнем шума и высокой энергоэффективностью, что делает его идеальным выбором для применения в различных устройствах, требующих высокоточную и малошумную работу шаговых моторов.

Преимущества

• Низкий уровень шума: Использование технологии SilentStepStick обеспечивает почти бесшумную работу шаговых моторов.
• Энергосбережение: Интегрированная функция энергосбережения и высокая эффективность.
• Удобство тестирования: Отладочная плата предоставляет простой способ оценки характеристик TMC2226 без необходимости создания собственной схемы.

Недостатки

• Цена: Плата может быть дорогой для малобюджетных проектов.
• Специфичность: Может требовать дополнительных знаний для полной интеграции в сложные системы.

Типовое использование

• 3D принтеры: Обеспечение высокой точности и тихой работы шаговых моторов.
• ЧПУ станки: Применение для контроля шаговых двигателей в станках с числовым программным управлением.
• Робототехника: Использование в роботизированных системах, где необходима высокая точность позиционирования.

Рекомендации по применению

1. Подключение к микроконтроллеру: Используйте стандартные интерфейсы для передачи данных и управления драйвером.
2. Настройка параметров: Проверьте и настройте параметры тока и частоты для оптимальной работы вашего шагового мотора.
3. Охлаждение: При интенсивной эксплуатации обеспечьте надлежащее охлаждение для предотвращения перегрева.

Основные технические характеристики

• Напряжение питания: 4.75V - 29V
• Максимальный ток: 2.5A RMS
• Режимы работы: StealthChop2 и SpreadCycle
• Интерфейс управления: UART
• Размеры платы: Компактные габариты, удобные для интеграции в различные системы
• Дополнительные функции: Микрошаг 1/256, встроенная диагностика и защита

Возможные аналоги

• TMC2209: Более экономичный драйвер с немного меньшими характеристиками.
• DRV8825: Аналог от Texas Instruments, менее тихий, но также эффективный драйвер шагового мотора.
• A4988: Классический драйвер шагового мотора от Allegro, менее энергоэффективный, но хорошо зарекомендовавший себя.

Используя TMC2226-BOB, вы получите удобный инструмент для разработки и тестирования систем с шаговыми моторами, наслаждаясь высокой производительностью и низким уровнем шума.
