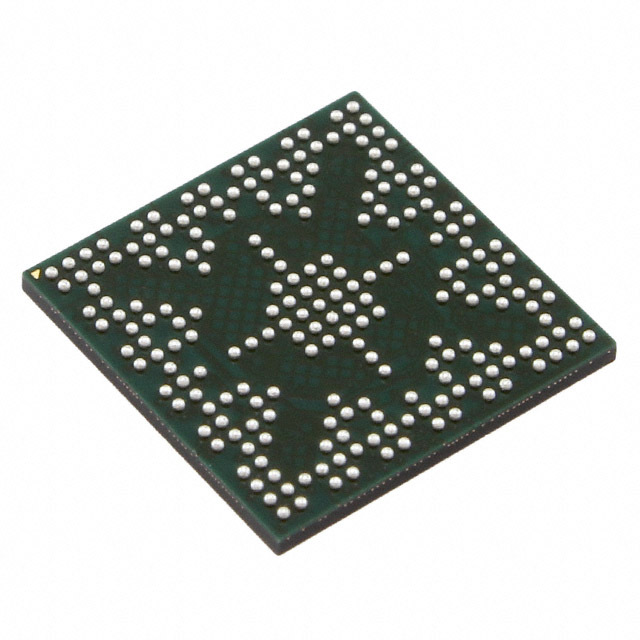

TM4C129XNCZADI3

TM4C129XNCZADI3 от Texas Instruments

Общее описание

TM4C129XNCZADI3 – это высокопроизводительный 32-битный микроконтроллер семейства Tiva™ C от компании Texas Instruments. Он основан на ядре ARM® Cortex®-M4F и предоставляет множество интегрированных периферийных устройств и функций, что делает его идеальным для широкого спектра приложений.

Преимущества

• Высокая производительность: Ядро ARM® Cortex®-M4F с тактовой частотой до 120 МГц обеспечивает высокую вычислительную мощность.
• Большой объем памяти: 1 МБ встроенной флэш-памяти и 256 КБ оперативной памяти (SRAM) позволяют хранить и обрабатывать большие объемы данных.
• Широкие коммуникационные возможности: Поддержка множества интерфейсов, включая CANbus, Ethernet, I2C, IrDA, QSSI, UART/USART и USB OTG.

Недостатки

• Сложность в разработке: За счет большого количества функций и интерфейсов устройство может требовать тяжелого программирования и настройки.
• Энергопотребление: Высокая производительность может привести к увеличению энергопотребления, что может быть проблемой для приложений на батарейном питании.

Типовое использование

• Промышленные системы управления
• Устройства с поддержкой интернета вещей (IoT)
• Встраиваемые системы контроля и мониторинга
• Автомобильная электроника и телематика
• Потребительская электроника

Рекомендации по применению

• Энергоменеджмент: Учтите энергопотребление и используйте функции энергосбережения для оптимизации работы в приложениях с ограниченным энергопотреблением.
• Разработка и тестирование: Используйте отладочные и тестовые платы от Texas Instruments для ускорения процесса разработки и тестирования.

Технические характеристики

• Ядро: ARM® Cortex®-M4F
• Разрядность ядра: 32-битный одноядерный
• Тактовая частота: до 120 МГц
• Память: 1 МБ флэш-памяти, 256 КБ SRAM, 6 КБ EEPROM
• Входы/выходы (I/O): 140
• Периферийные устройства: Детектор/сброс при понижении напряжения, DMA, управление движением PWM, POR, PWM, WDT
• Интерфейсы: CANbus, EBI/EMI, Ethernet, I2C, IrDA, QSSI, UART/USART, USB OTG
• Аналоговые преобразователи (ADC): 24 канала 12-бит
• Диапазон напряжения питания: 2.97 В ~ 3.63 В
• Тип осциллятора: Внутренний
• Диапазон рабочих температур: -40°C ~ 85°C (TA)
• Корпус: Surface Mount, 212-NFBGA (10x10)

Аналоги

• TM4C129ENCPDT от Texas Instruments: Отличается меньшим объемом флэш-памяти (512 КБ) и меньшим количеством входов/выходов.
• STM32F407ZG от STMicroelectronics: Имеет схожую архитектуру и набор функций, но может иметь другие параметры по периферии.

TM4C129XNCZADI3 – это мощный и гибкий микроконтроллер для разнообразных приложений с высокими требованиями к производительности и функциональности.
