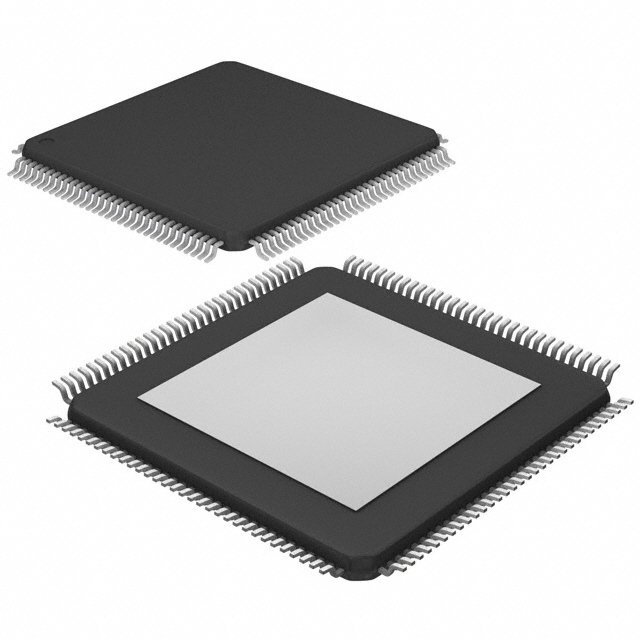

TM4C129DNCPDTI3

Описание для TM4C129DNCPDTI3 от Texas Instruments

Общее описание: Микроконтроллер TM4C129DNCPDTI3 от Texas Instruments основан на архитектуре ARM® Cortex®-M4F и предназначен для использования в высокопроизводительных встроенных системах. Этот 32-битный микроконтроллер работает с тактовой частотой до 120 МГц и обладает широкими возможностями периферии и связи.

Преимущества:

• Высокая производительность: Благодаря ядру ARM Cortex-M4F с частотой 120 МГц.
• Обширные возможности подключения: Поддержка множества интерфейсов, таких как Ethernet, CANbus, I2C, UART, USB и другие.
• Встроенная Flash-память: 1 МБ памяти для надежного хранения программ и данных.
• Поддержка широкого диапазона рабочих температур: От -40°C до 85°C, что делает его подходящим для промышленного применения.

Недостатки:

• Сложность для новичков: Из-за большого количества периферийных интерфейсов и встроенных функций.

Типовое использование:

• Встроенные системы
• Умные устройства
• Промышленные контроллеры
• Автоматизация и контроль процессов
• Сетевые устройства

Рекомендации по применению:

• Используйте стабилизированный источник питания, обеспечивающий напряжение 2.97V ~ 3.63V.
• Для повышения производительности и надежности рекомендуем внимательно ознакомиться с приложением периферии и возможностей микроконтроллера.
• При проектировании обратите особое внимание на схемотехнику узлов питания и заземления.

Основные технические характеристики:

• Ядро процессора: ARM Cortex-M4F
• Частота процессора: до 120 МГц
• Разрядность ядра: 32-бит
• Объем программы/FLASH: 1 МБ
• EEPROM: 6 КБ
• RAM: 256 КБ
• Напряжение питания: 2.97V ~ 3.63V
• Периферийные интерфейсы: CANbus, EBI/EMI, Ethernet, I2C, IrDA, QSSI, UART/USART, USB OTG
• Перефирия: Brown-out Detect/Reset, DMA, Motion Control PWM, POR, PWM, WDT
• Входы/Выходы: 90 пинов
• Тип корпуса: 128-TQFP (14x14)
• Диапазон рабочих температур: от -40°C до 85°C

Возможные аналоги:

• TM4C1294KCPDT: Идентичное ядро с аналогичными функциями и периферией.
• STM32F407VGT6: Микроконтроллер от STMicroelectronics на основе ARM Cortex-M4 с похожими характеристиками.
• Microchip PIC32MZ2048EFH064: Альтернативный микроконтроллер с ядром от MIPS и схожей производительностью и функционалом.

Используя TM4C129DNCPDTI3, вы можете разработать надежные и высокопроизводительные встроенные системы, воспользовавшись всеми преимуществами этого мощного микроконтроллера.
