TM4C1294NCPDTI3

TM4C1294NCPDTI3 от Texas Instruments

Общее описание

Микроконтроллер TM4C1294NCPDTI3 от компании Texas Instruments основан на ядре ARM® Cortex®-M4F и представляет собой мощное и гибкое решение для встроенных систем. Он включает в себя ряд периферийных устройств и интерфейсов, что делает его подходящим для широкого спектра приложений — от промышленных до потребительских.

Преимущества

• Высокая производительность: Тактовая частота до 120 МГц и 32-битное ядро ARM® Cortex®-M4F обеспечивают высокую вычислительную мощность.
• Богатый набор периферийных устройств: Встроенные интерфейсы Ethernet, USB, CAN и множество других позволяют подключать разнообразные периферийные устройства.
• Большой объем памяти: Встроенная программа и флэш-память (1 МБ), а также 256 КБ оперативной памяти для хранения данных.
• Встроенные аналого-цифровые преобразователи (АЦП): 12-битные АЦП позволяют выполнять точные измерения аналоговых сигналов.

Недостатки

• Сложность: Для начинающих разработчиков могут возникнуть сложности в освоении из-за богатства функциональных возможностей.
• Энергопотребление: При значительных нагрузках возможен повышенный уровень энергопотребления по сравнению с менее производительными микроконтроллерами.

Типовое использование

• Промышленные системы управления и автоматизации
• Сетевые и коммуникационные устройства
• Системы "умный дом"
• Медицинские приборы
• Разработка и прототипирование IoT устройств

Рекомендации по применению

• Использование сред разработки: Рекомендуется использовать среды разработки (IDE) таких как Code Composer Studio или IAR Embedded Workbench для эффективного программирования и отладки.
• Энергопитание: Обеспечьте стабильное напряжение питания в диапазоне 2.97В - 3.63В для предотвращения сбоев работы.
• Тепловыделение: Внимательно следуйте рекомендациям по тепловому дизайну (Thermal Design) для предотвращения перегрева микроконтроллера.

Основные технические характеристики

• Ядро процессора: ARM® Cortex®-M4F, 32-битный, с тактовой частотой до 120 МГц
• Память: 1 МБ флэш-памяти и 256 КБ ОЗУ (RAM)
• EEPROM: 6 КБ
• Количество входов/выходов (GPIOs): 90
• Интерфейсы: CANbus, Ethernet, USB OTG, UART, I2C, QSSI и другие
• АЦП: 20 каналов, 12 бит
• Диапазон напряжения питания: от 2.97В до 3.63В
• Диапазон рабочих температур: от -40°C до +85°C

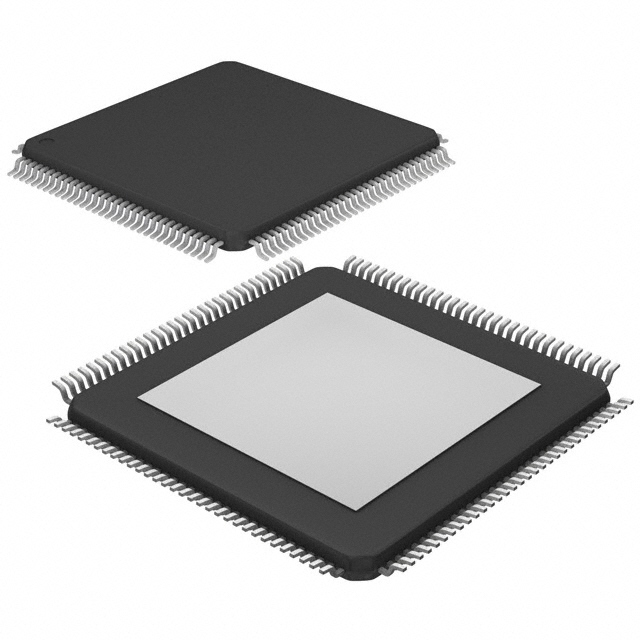

• Корпус: TQFP-128 (14x14 мм)

Возможные аналоги

• STM32F407 от STMicroelectronics: Микроконтроллер с ARM® Cortex®-M4 ядром, с похожими техническими характеристиками.
• ATSAM4E16E от Microchip Technology: Тоже основан на ARM® Cortex®-M4, обладает сопоставимыми возможностями и перефирией.

TM4C1294NCPDTI3 от Texas Instruments представляет собой мощный и многофункциональный микроконтроллер, который станет отличным выбором для большинства современных встроенных приложений.
