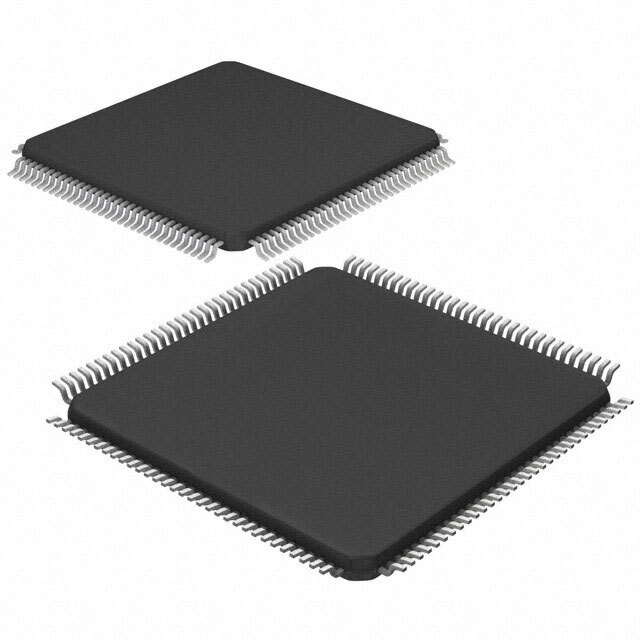

TM4C1294KCPDTI3

TM4C1294KCPDTI3 от Texas Instruments

Общее описание

Микроконтроллер TM4C1294KCPDTI3 от компании Texas Instruments серии Tiva™ C на базе ядра ARM® Cortex®-M4F предназначен для широкого спектра приложений, требующих высокой производительности и большого объема встроенной памяти. Этот 32-битный микроконтроллер обладает тактовой частотой до 120 МГц и встроенной флэш-памятью объемом 512 КБ.

Преимущества

• Высокая производительность: ARM Cortex-M4F ядро с тактовой частотой до 120 МГц.
• Большой объем памяти: 512 КБ флэш-памяти и 256 КБ оперативной памяти.
• Широкие возможности подключения: поддержка Ethernet, CANbus, USB, UART, I2C и других интерфейсов.
• Широкий температурный диапазон: работа при температурах от -40°C до 85°C.
• Поддержка сложных периферийных устройств: встроенные модули для контроля питания, PWM, и аналоговые преобразователи.

Недостатки

• Высокая сложность: требует профессиональных навыков для проектирования и программирования.
• Энергопотребление: более высокое по сравнению с менее мощными микроконтроллерами.

Типовое использование

Микроконтроллер TM4C1294KCPDTI3 широко используется в различных приложениях, включая:

• Системы управления электроприводами
• Встраиваемые системы с Ethernet
• Промышленные контроллеры
• Системы умного дома и Интернета вещей

Рекомендации по применению

• Проектирование печатных плат (PCB): Обеспечьте надлежащие слои питания и заземления для минимизации шума и оптимизации электромагнитной совместимости.
• Питание: Используйте стабилизированные источники питания для надежной работы микроконтроллера.
• Отладка и программирование: Используйте отладочные платы и программаторы, поддерживающие JTAG/SWD интерфейс для удобства настройки и тестирования.

Основные технические характеристики

• Процессор: ARM® Cortex®-M4F, 32-бит, одноядерный
• Частота: до 120 МГц
• Память:
  • Флэш-память: 512 КБ
  • EEPROM: 6 КБ
  • Оперативная память (RAM): 256 КБ
• Интерфейсы подключения: Ethernet, CANbus, USB OTG, UART, I2C, QSSI, IrDA
• Перефирия: модуль PWM, детектор коричневого уровня (Brown-out Detect), DMA, контроль движений, и watchdog-timer (WDT)
• Размеры корпуса: 128-TQFP (14x14 мм)
• Рабочее напряжение: 2.97В - 3.63В
• Температурный диапазон: -40°C - 85°C

Возможные аналоги

• STM32F407 от STMicroelectronics
• SAM4E8C от Microchip Technology
• ATSAME70Q21 от Microchip Technology

Этот микроконтроллер предоставляет высокую производительность и богатый набор функций, делая его идеальным выбором для сложных встраиваемых систем.
