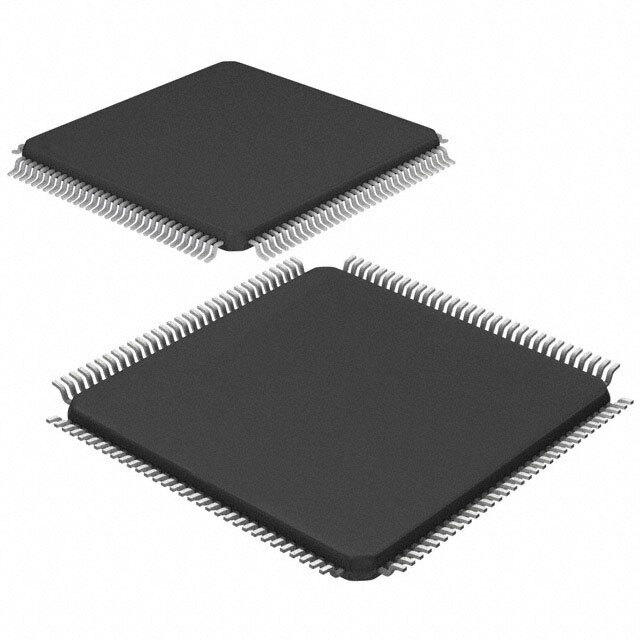

TM4C1292NCPDTI3R

Описание TM4C1292NCPDTI3R от Texas Instruments

Общее описание: Микроконтроллер TM4C1292NCPDTI3R от Texas Instruments основан на ядре ARM® Cortex®-M4F и предназначен для высокопроизводительных встроенных систем. Он оснащен множеством опций ввода/вывода и периферийных устройств, что делает его идеальным для широкого спектра приложений, включая промышленную автоматизацию, сетевое оборудование и системы управления.

Преимущества:

• Высокая производительность благодаря ядру ARM Cortex-M4F с частотой 120 МГц.
• Широкий набор опций подключения, включая Ethernet, CANbus, I2C и USB OTG.
• Большой объем FLASH-памяти (1МБ) и ОЗУ (256КБ).
• Встроенные средства защиты, такие как обнаружение brown-out и сторожевой таймер.

Недостатки:

• Высокая энергоемкость при максимальной нагрузке.
• Возможно избыточное количество функций для простых приложений.

Типовое использование:

• Промышленная автоматизация и управление.
• Сетевые маршрутизаторы и серверы.
• Приборы для сбора данных.
• Интеллектуальные сенсорные системы.

Рекомендации по применению:

• Для обеспечения максимальной производительности рекомендуется использовать внешний кварцевый генератор.
• Основное питание следует поддерживать в пределах рекомендованного диапазона напряжений (2.97В ~ 3.63В) для стабильной работы микроконтроллера.
• Соединения с внешними устройствами должны тщательно проверяться для предотвращения электромагнитных помех.

Основные технические характеристики:

• Ядро процессора: ARM® Cortex®-M4F
• Размер ядра: 32-битное, однокристальное
• Частота: 120 МГц
• Подключение: CANbus, EBI/EMI, Ethernet, I2C, IrDA, QSSI, UART/USART, USB OTG
• Периферийные устройства: Brown-out Detect/Reset, DMA, Motion Control PWM, POR, PWM, WDT
• Количество I/O линий: 90
• Размер флэш-памяти: 1МБ (1М x 8)
• Тип флэш-памяти: FLASH
• Размер EEPROM: 6K x 8
• Размер ОЗУ: 256КБ
• Напряжение питания: 2.97В ~ 3.63В
• Аналого-Цифровые Преобразователи (ADC): 20 каналов по 12-бит
• Тип осциллятора: Внутренний
• Рабочая температура: -40°C ~ 85°C (TA)
• Тип монтажа: Поверхностный монтаж
• Корпус устройства: 128-TQFP (14x14)

Возможные аналоги:

• TM4C1294NCPDT от Texas Instruments
• STM32F407ZG от STMicroelectronics
• LPC1768FBD100 от NXP

Эти микроконтроллеры могут быть использованы в схожих применениях и выполняют аналогичные функции, обеспечивая высокую производительность и надежность.
