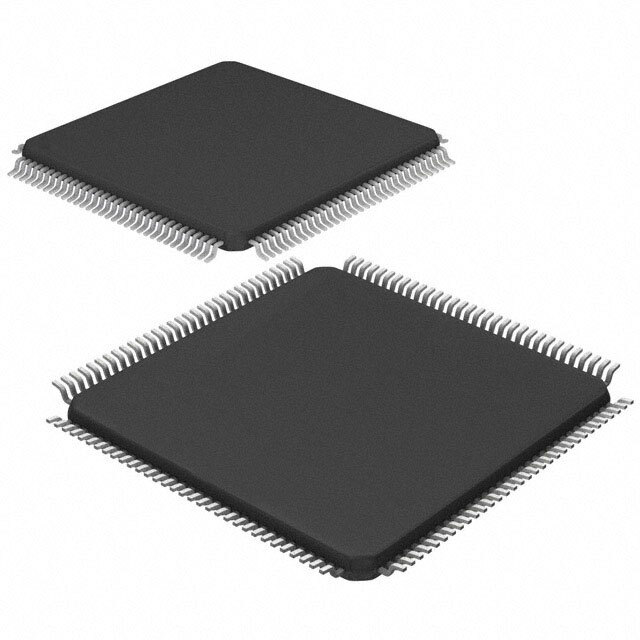

TM4C1290NCPDTT3

TM4C1290NCPDTT3 от Texas Instruments

Общее описание

Микроконтроллер TM4C1290NCPDTT3 от Texas Instruments является высокопроизводительным микроконтроллером серии Tiva™ C на базе ядра ARM® Cortex®-M4F. Этот микроконтроллер оснащен множеством функций, которые делают его отличным выбором для широкого спектра встраиваемых приложений. Он обладает 32-битным ядром, работающим на частоте до 120 МГц, и широким набором периферийных устройств, включая поддержку USB, Ethernet, CAN, UART, SPI и I2C.

Преимущества

• Высокая производительность: 32-битное ядро ARM Cortex-M4F с плавающей точкой.
• Большая память: Встроенные 1 МБ флэш-памяти и 256 КБ оперативной памяти.
• Широкие возможности подключения: Встроенные интерфейсы USB, Ethernet, CAN, UART, SPI и I2C.
• Разнообразие периферийных устройств: Поддержка аналогово-цифрового преобразования (A/D), таймеров, PWM и других функций.
• Высокая надежность: Поддержка функций восстановления после сбоя, таких как детектор коричневого питания и сторожевой таймер.

Недостатки

• Сложность в освоении: Из-за большого числа функций и возможностей может потребоваться значительное время для изучения и освоения устройства.
• Требования к питанию: Работает от напряжения питания в диапазоне от 2.97 В до 3.63 В, что может потребовать дополнительных стабилизаторов питания.

Типовое использование

• Промышленные приложения, такие как управление процессами, автоматизация.
• Сетевые устройства с поддержкой Ethernet и CAN.
• Медицинские приборы и устройства с высоким требованием к точности.
• Системы управления транспортом и автомобилями.
• Домашняя автоматика и умные устройства.

Рекомендации по применению

• При проектировании печатных плат важно учитывать требования к разводке высокочастотных сигналов, таких как USB и Ethernet.
• Рекомендуется использовать хорошие практики экранирования и заземления для минимизации шумов и помех.
• Обеспечьте надежное питание с учетом требований к напряжению и току.
• Воспользуйтесь доступными библиотеками и примерами кода от Texas Instruments для ускорения разработки.

Основные технические характеристики

• Ядро: ARM Cortex-M4F, 32-битное.
• Частота: До 120 МГц.
• Память: 1 МБ флэш и 256 КБ SRAM.
• Интерфейсы передачи данных: USB, Ethernet, CAN, UART, SPI, I2C.
• Аналоговые компоненты: 12-битный АЦП с 20 каналами.
• Напряжение питания: 2.97 В - 3.63 В.
• Диапазон температур: -40°C ~ 105°C.
• Корпус: 128-TQFP (14x14).

Возможные аналоги

• TM4C1294NCPDT: Обладают почти идентичными функциями, но может отличаться объемом памяти или поддерживаемыми периферийными интерфейсами.
• STM32F407VG от STMicroelectronics: Популярный микроконтроллер на базе ARM Cortex-M4 с похожими функциями.
• ATSAME70Q20 от Microchip: Микроконтроллер на базе ARM Cortex-M7, предлагающий более высокую вычислительную мощность.

На нашем сайте вы найдете подробную документацию и примеры для быстрого начала работы с TM4C1290NCPDTT3 от Texas Instruments. Этот микроконтроллер идеально подходит для сложных встраиваемых систем, обеспечивая высокую производительность и широкий набор функций.
